Beschreibung
OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TH 8020D
zeichnen sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit aus.
Mit digitaler Positionsanzeige DPA 21 und Schnellwechsel-Stahlhalter.
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Verstellbereich Oberschlitten ± 90°
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Wellen, Räder und Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- Not-Halt Einrichtung mit Fußbetätigung
- Sicherheitshandräder mit Ausruckfunktion in der X-Achse
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung
- Reitstock Kurbel zur Positionsveränderung
- Reitstock-Pinole mit zwei einstellbaren Übersetzungen 1/4 oder 1/1 Umdrehung
- LED Maschinenlampe
- Schnellvorschub - Drucktaster und Wahlhebel zum Aktivieren des Eilgangs für Plan- und Längsrichtung für noch rationelleres Arbeiten. Schaltet nicht die gesamte Maschine ab, wenn in den Endschalter eingefahren wird
- Sicherheitsendschalter mit zwangsöffnenden Kontakten
- Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf

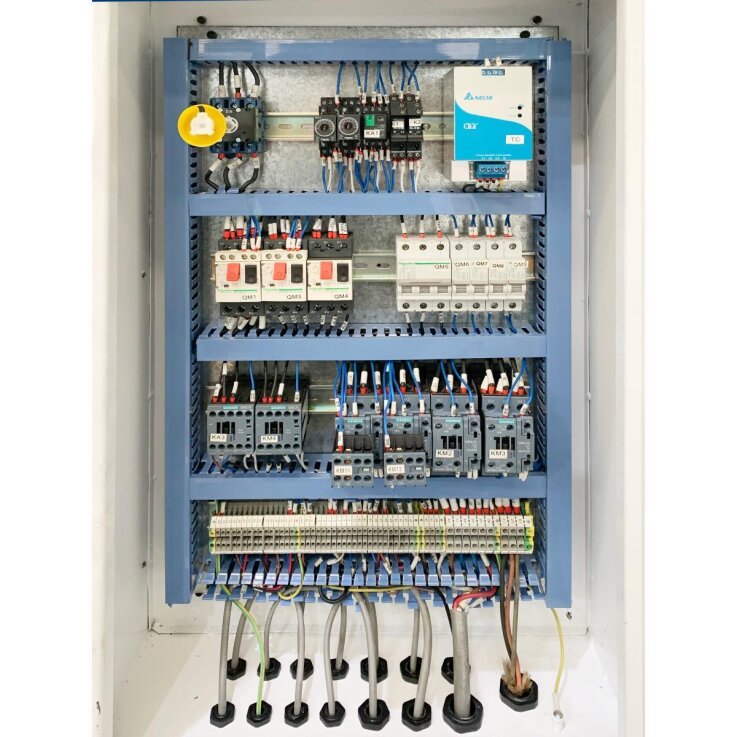

- Elektrik mit Siemens Komponenten
- Energiekette für schonende Leitungs- und Schlauchführung
- Schnellwechsel-Stahlhalter SWH 9-D
- 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm
Digitale Positionsanzeige DPA 21
- Deutliche Reduzierung der Fertigungszeigen
- Glasmaßstäbe
TECHNISCHE DATEN

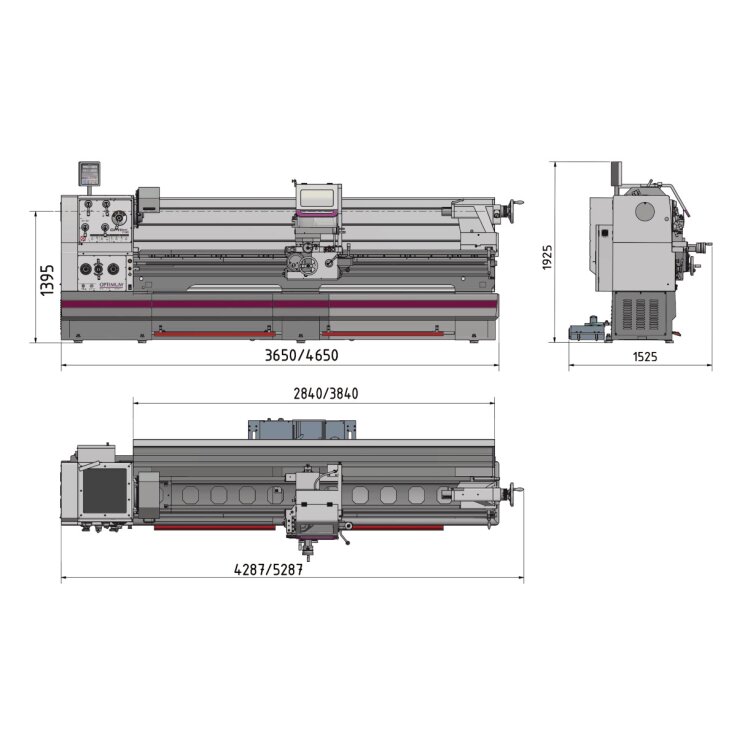

Abmessungen und Gewichte
- Länge (Produkt) ca.: 4287 mm
- Breite/Tiefe (Produkt) ca.: 1525 mm
- Höhe (Produkt) ca.: 1925 mm
- Gewicht (Netto) ca.: 3455 kg
- Traglast: 1,4 t/m
Arbeitsbereiche
- Spitzenhöhe: 400 mm
- Spitzenweite: 2050 mm
- Umlaufdurchmesser über Maschinenbett: 800 mm
- Umlaufdurchmesser in der Bettbrücke: 1035 mm
- Umlaufdurchmesser über Planschlitten: 570 mm
- Drehlänge in der Bettbrücke: 250 mm
- Bettbreite: 400 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 16
- Drehzahlbereich: 25 – 1600 min¯¹
Eilgang Geschwindigkeit
- Eilgang Geschwindigkeit: 3800 mm/min
- Erläuterung zu Eilgang: max. 5 min (30 min. Pause)
Elektrische Daten
- Leistung Antriebsmotor: 11 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Kühlschmiermittelsystem
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 150 W
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
- Spindelbohrung/Stangendurchlass Durchmesser: 105 mm
- Spindelkonus: Ø 113 (Kegel 1:20) mm
- Stahlhalter Aufnahmehöhe max.: 32 mm
Reitstock
- Reitstockaufnahme: MK 5
- Reitstock Pinolenhub: 235 mm
- Reitstock Pinolendurchmesser: 90 mm
Steigungen
- Steigung Metrisch: 0,45 – 120 mm/U
- Anzahl der Steigungen Metrisch: 54
- Steigung Zoll: 80 – 7/16 Gg/1"
- Anzahl der Steigungen Zoll6: 0
- Steigung Diametral Pitch: 7/8 - 160
- Anzahl der Steigungen Diametral Pitch: 42
- Steigung Modulgewinde: 0,25 – 60 mm/U
- Anzahl der Steigungen Modulgewinde: 46
Verfahrweg
- Verfahrweg Oberschlitten: 230 mm
- Verfahrweg Planschlitten: 368 mm
- Verfahrweg Bettschlitten: 1965 mm
Vorschub
- Vorschubbereich längs: 0,044 – 1,48 mm/U
- Anzahl der Vorschübe längs: 25
- Vorschubbereich plan: 0,022 – 0,74 mm/U
- Anzahl der Vorschübe plan: 25
Elektrischer Anschluss
- Gesamt Anschlusswert: 12 kW
Lieferumfang
- Feststehende Lünette Durchlass max. Ø 150 mm
- Mitlaufende Lünette Durchlass max. Ø 130 mm
- Maschinenleuchte
- Reduzierhülse MK 5 / MK 7
- Feste Zentrierspitze MK 5
- Feste Zentrierspitze MK 5, legiert
- Schnellwechsel-Stahlhalter 9-D
- Stahlhalter 41 x 180 Typ D für Vierkantmeißel
- Wechselräder-Satz
- Qualitätsöl beiliegend
- Bedienwerkzeug
Hersteller: | Optima |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030236 |
GTIN: | 4030635035487 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Anzahl der Drehzahlbereiche: | 16 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 25 – 1600min¯¹ |
Artikelgewicht: | 3.505,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 374,00 × 123,00 × 160,00 cm |
