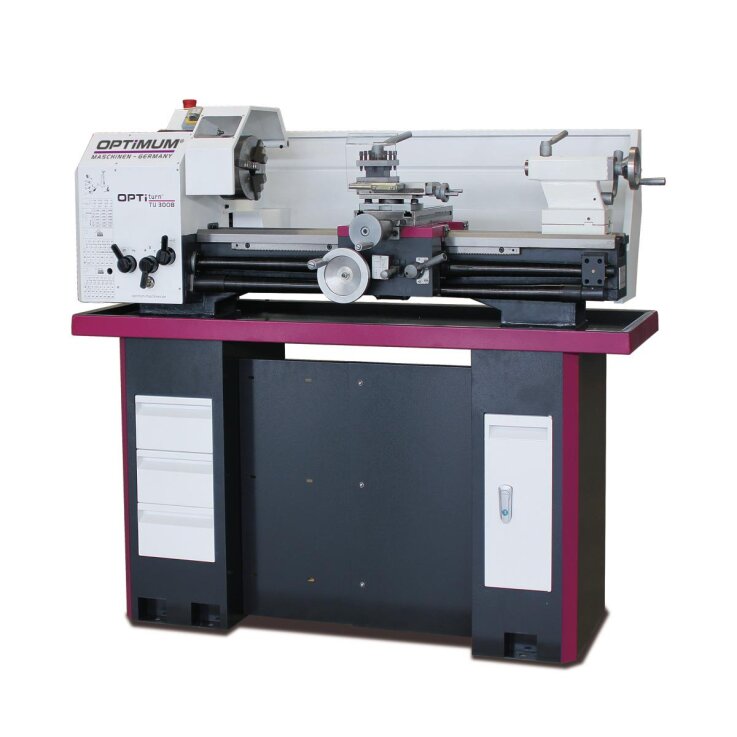

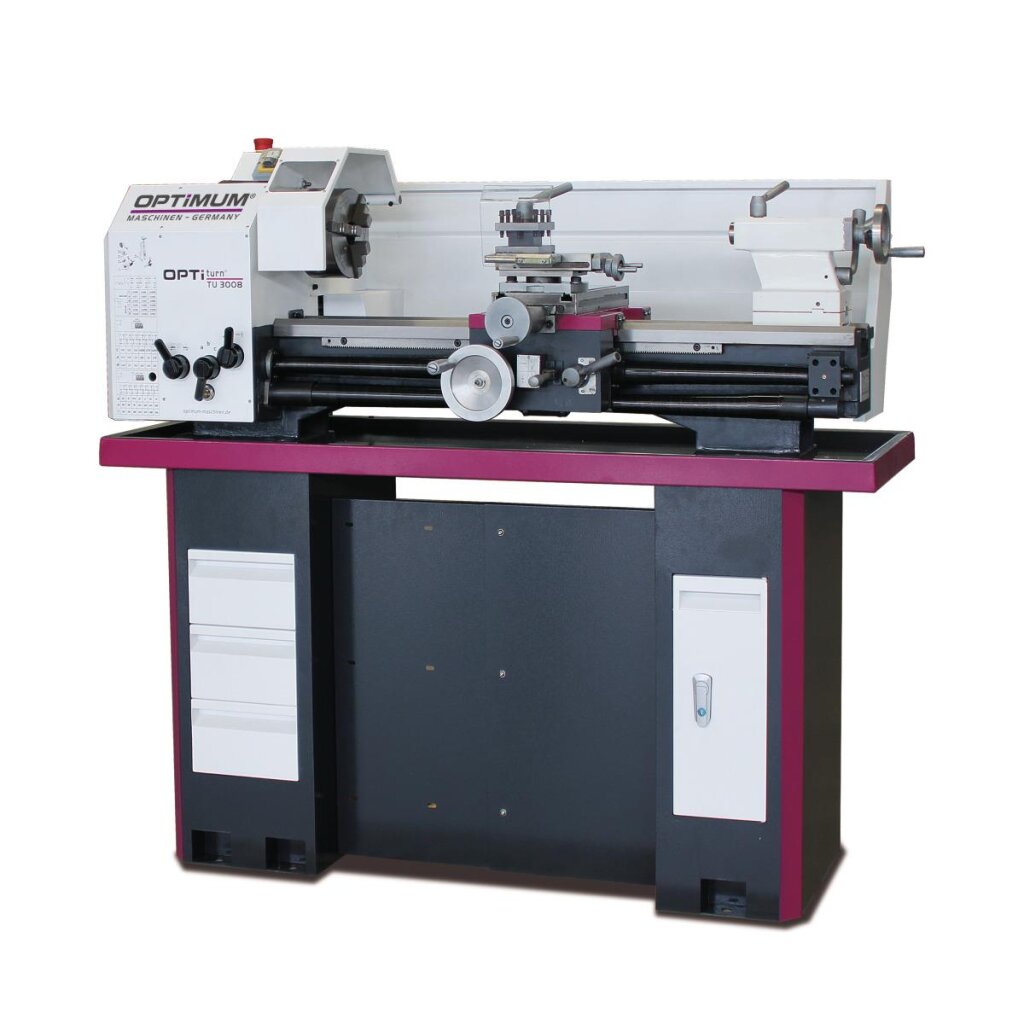

OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008

OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008

mit Längs- und Planvorschub.

• Präzise Verarbeitung

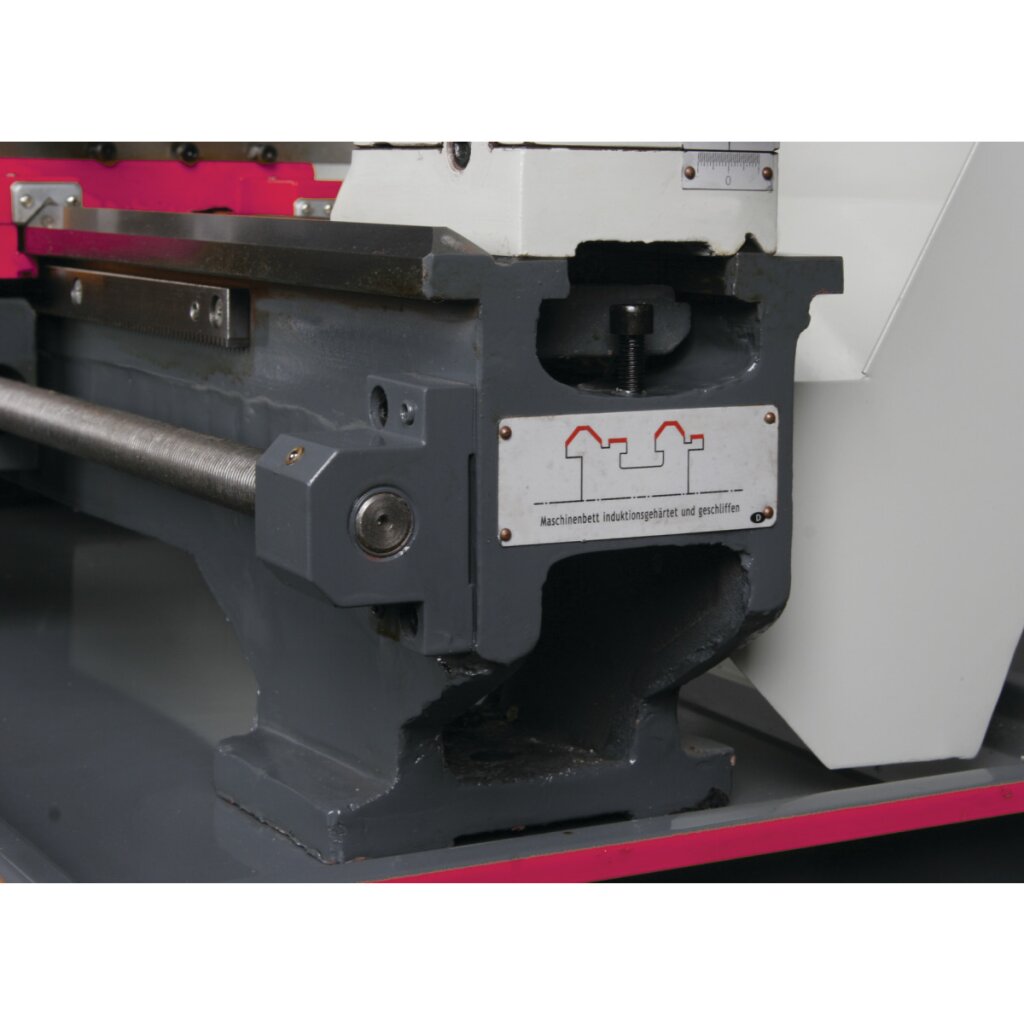

• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

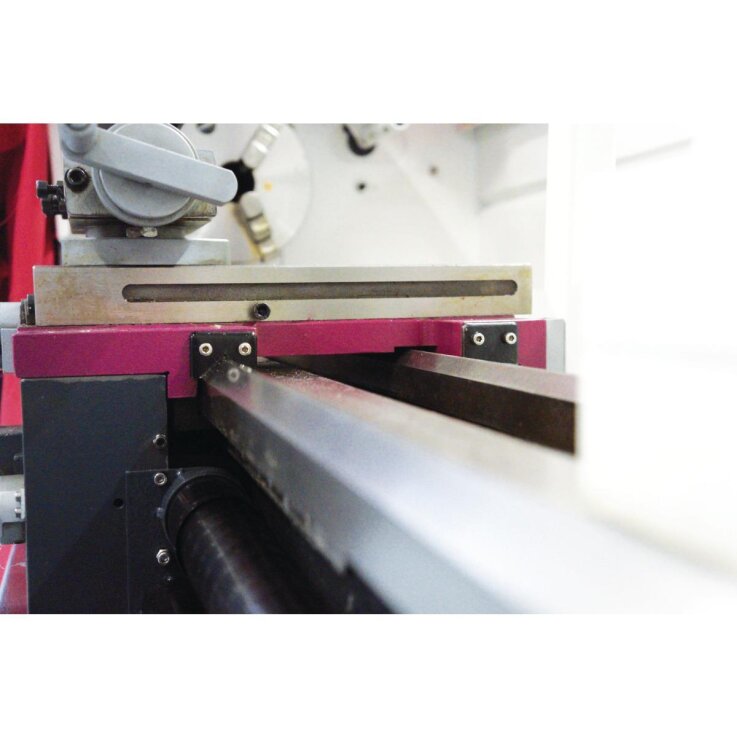

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
• Kegelrollenlager in P5 Qualität
• Reitstock zum Kegeldrehen ± 5 mm verstellbar

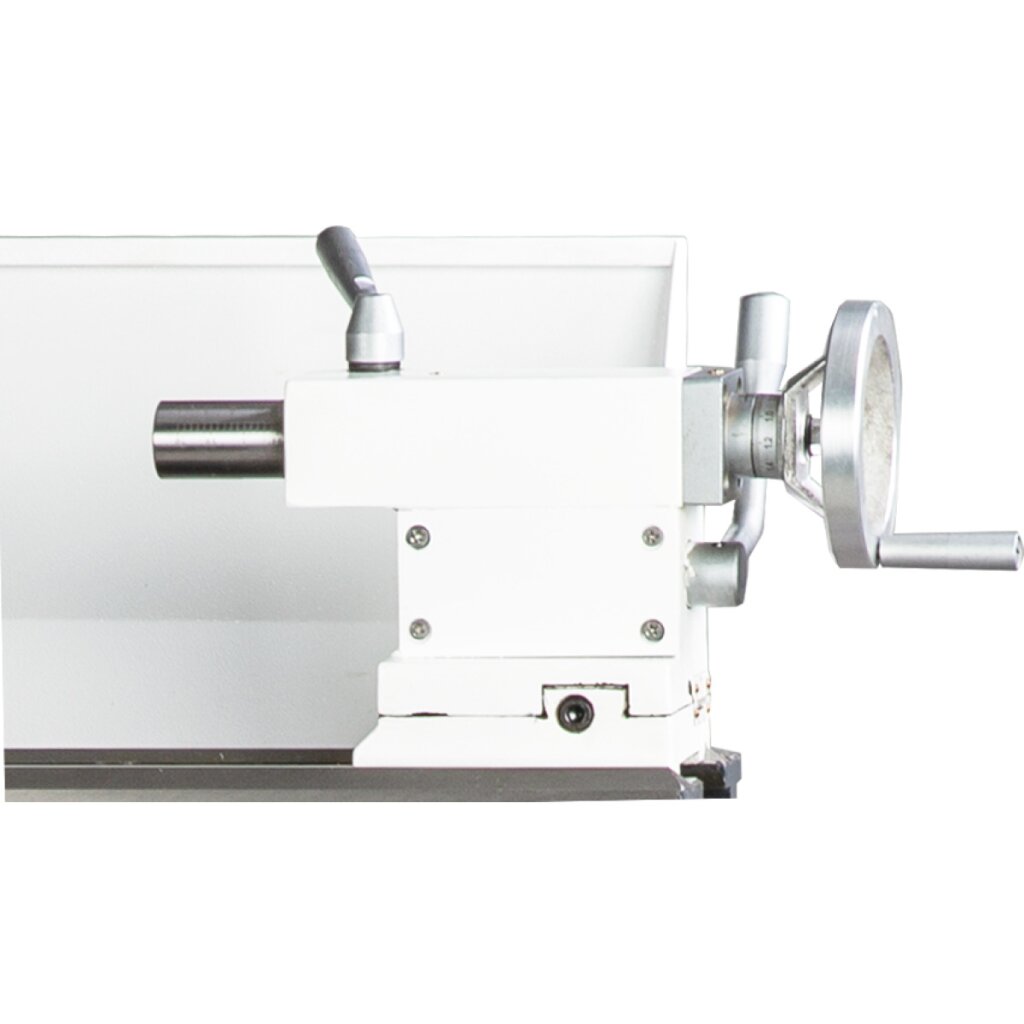

• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
• Not-Halt-Schlagschalter

TU 3008

• Keilriemen

TU 3008G

• Getriebe

TU 3008V

• Keilriemen und Brushless Antrieb
• Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
• Hochpräzises Stahlfutter für höhere Drehzahlen
• Digitale Drehzahlanzeige
• Netzanschluss 230 V

TECHNISCHE DATEN

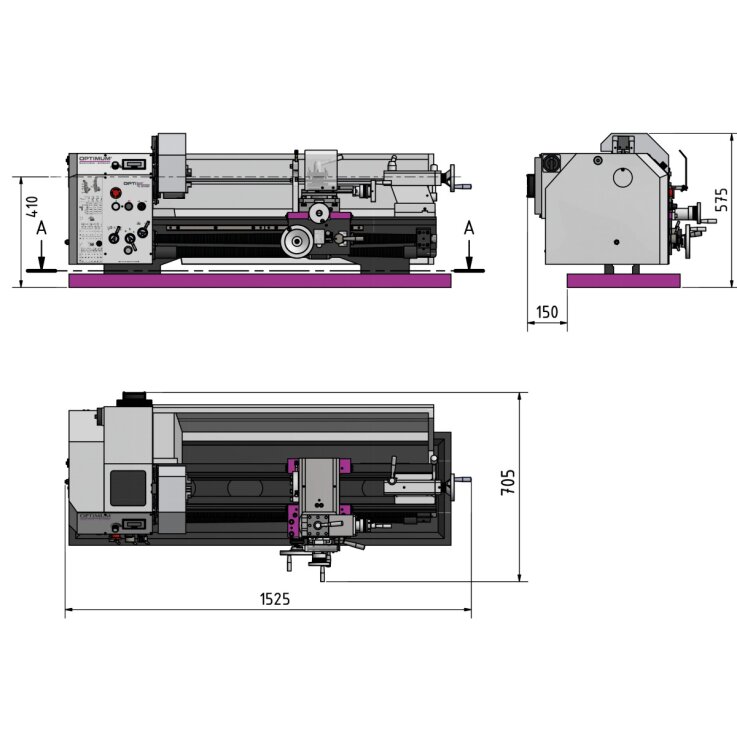

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1525 mm
• Breite/Tiefe (Produkt) ca.: 705 mm
• Höhe (Produkt) ca.: 575 mm
• Gewicht (Netto) ca.: 226 kg

Arbeitsbereiche

• Spitzenhöhe: 158 mm
• Spitzenweite: 800 mm
• Umlaufdurchmesser über Maschinenbett: 310 mm
• Umlaufdurchmesser über Planschlitten: 190 mm
• Bettbreite: 180 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 6
• Drehzahlbereich: 150 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 1,1 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
• Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
• Spindelkonus: MK5
• Stahlhalter Aufnahmehöhe max.: 18 mm

Reitstock

• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 70 mm
• Reitstock Pinolendurchmesser: 38 mm

Steigungen

• Steigung Metrisch: 0,2 – 3,5 mm/U
• Anzahl der Steigungen Metrisch: 18
• Steigung Zoll: 56 – 8 Gg/1"
• Anzahl der Steigungen Zoll: 21

Verfahrweg

• Verfahrweg Oberschlitten: 65 mm
• Verfahrweg Planschlitten: 150 mm
• Verfahrweg Bettschlitten: 600 mm

Vorschub

• Vorschubbereich längs: 0,085 – 0,832 mm/U
• Anzahl der Vorschübe längs: 9
• Vorschubbereich plan: 0,01 – 0,1 mm/U
• Anzahl der Vorschübe plan: 9

Lieferumfang

• Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
• Feste Zentrierspitze MK 3 und MK 5
• Vierfach-Stahlhalter 25 mm
• Spritzwand
• Spänewanne
• Wechselzahnräder-Satz
• Bedienwerkzeug
