OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TH 4210

OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TH 4210

Präzise Maschine, ausgereifte Technik, komplette Ausstattung, leicht bedienbar.

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
• Präzise gearbeiteter Schlitten
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Handräder entkoppelt und geprüft nach EN 23125

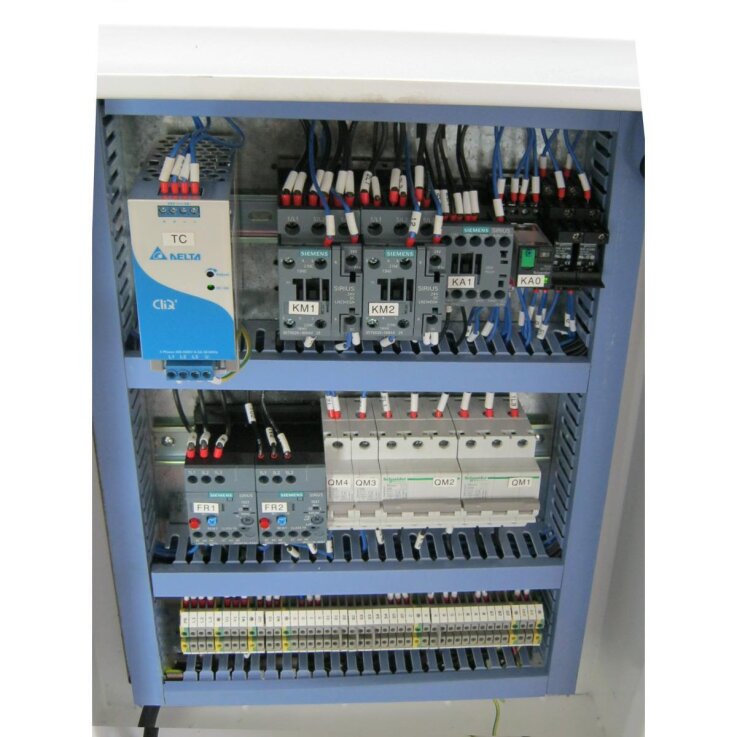

• Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zentralschmierung im Bettschlitten
• Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
• Leitspindelabdeckung
• Not-Halt Einrichtung mit Fußbetätigung
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• LED Maschinenlampe im Späneschutz

Modelle TH 4210D und TH 4215D mit digitaler Positionsanzeige DPA21

• Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
• Glasmaßstäbe

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1940 mm
• Breite/Tiefe (Produkt) ca.: 915 mm
• Höhe (Produkt) ca.: 1375 mm
• Gewicht (Netto) ca.: 1160 kg

Arbeitsbereiche

• Spitzenhöhe: 210 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 420 mm
• Umlaufdurchmesser in der Bettbrücke: 590 mm
• Umlaufdurchmesser über Planschlitten: 250 mm
• Drehlänge in der Bettbrücke: 260 mm
• Bettbreite: 250 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 16
• Drehzahlbereich: 45 – 1800 min-1

Elektrische Daten

• Leistung Antriebsmotor: 4,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
• Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 20 mm

Reitstock

• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 120 mm
• Reitstock Pinolendurchmesser: 50 mm

Steigungen

• Steigung Metrisch: 0,2 – 14 mm/U
• Anzahl der Steigungen Metrisch: 39
• Steigung Zoll: 72 – 2 Gg/1"
• Anzahl der Steigungen Zoll: 45
• Steigung Diametral Pitch: 8 – 44
• Anzahl der Steigungen Diametral Pitch: 21
• Steigung Modulgewinde: 0,3 – 3,5 mm/U
• Anzahl der Steigungen Modulgewinde: 18

Verfahrweg

• Verfahrweg Bettschlitten: 780 mm
• Verfahrweg X-Achse: 140 mm
• Verfahrweg Y-Achse: 230 mm

Vorschub

• Vorschubbereich längs: 0,05 – 1,7m m/U
• Anzahl der Vorschübe längs: 17
• Vorschubbereich plan: 0,025 – 0,85 mm/U
• Anzahl der Vorschübe plan: 17

Elektrischer Anschluss

• Gesamt Anschlusswert: 4,6 kW

Lieferumfang

• Feststehende Lünette Durchlass Ø 15 - 145 mm
• Mitlaufende Lünette Durchlass Ø 10 - 75 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6 / MK 4
• Feste Zentrierspitze MK 4
• Wechselräder-Satz
• Positionsanschlag mit Feineinstellung
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

TH 4210/TH 4210D / TH 4215D

• Vierfach-Stahlhalter max. 20 mm

TH 4210V

• Schnellwechsel-Stahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel
