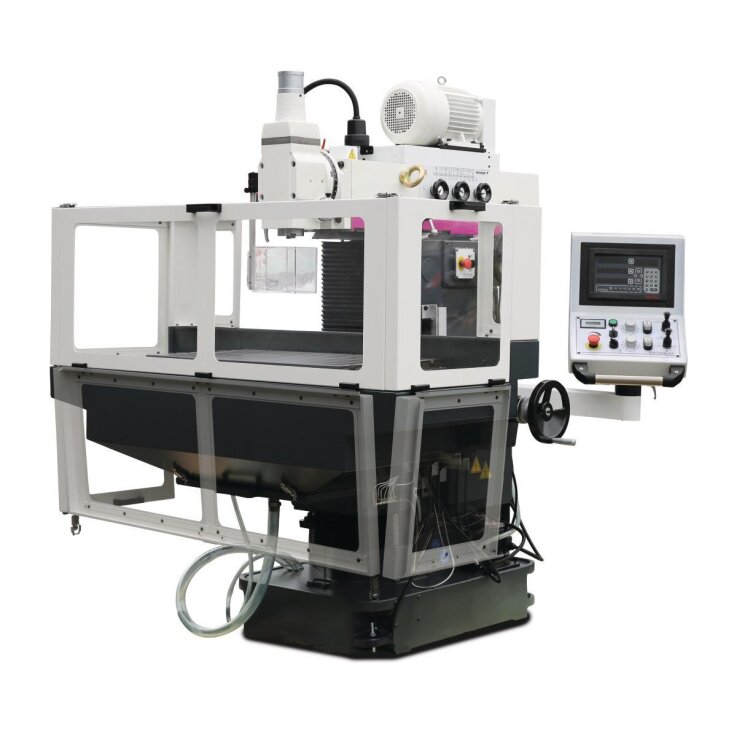

OPTIMUM Werkzeugfräsmaschine OPTImill MZ 2S

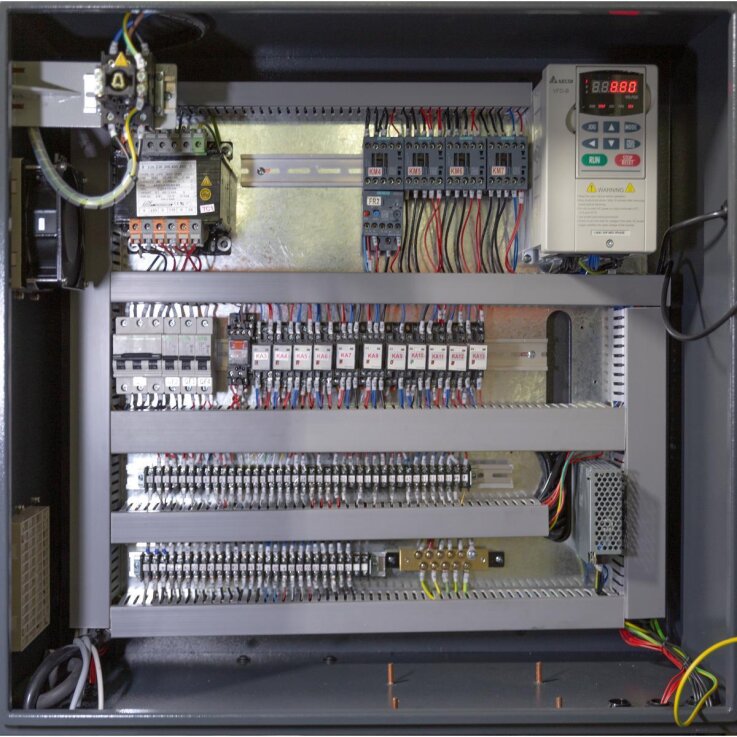

Mit digitaler 3-Achsen-Positionsanzeige DP 700 von NEWALL. Mit Inverterantrieb der Vorschubachsen steuerbar über das Bedienpanel.
- Vielseitiger Anwendungsbereich
- Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
- Automatischer Vorschub in X-, Y- und Z-Achse, über einen elektronischen Joystick am Bedienpanel stufenlos einstellbar
- Elektrische Vorschubendabschaltung

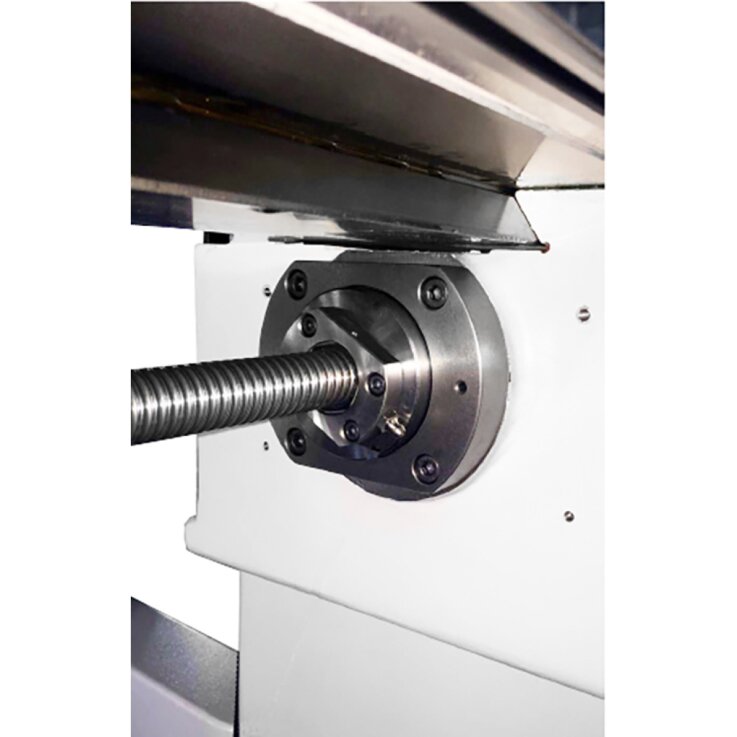

- Kugelumlaufspindel in allen Achsen
- Zentral und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1239 mm
- Breite/Tiefe (Produkt) ca.: 1168 mm
- Höhe (Produkt) ca.: 1900 mm
- Gewicht (Netto) ca.: 1400 kg
Bohr-Fräskopf
- Fräskopf Schwenkbereich: ± 90 °
Bohr-Fräsleistung
- Messerkopfgröße max.: 100 mm
- Bohrleistung Stahl (S235JR): 30 mm
- Dauerbohrleistung Stahl (S235JR): 26 mm
- Schaftfräsergröße max.: 25 mm
Elektrische Daten
- Leistung Antriebsmotor: 2,2 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 750 mm
- Horizontalfrästisch Breite: 320 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.: 75 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 410 mm
- Horizontalfrästisch T-Nuten Größe: 14 mm
- Horizontalfrästisch T-Nuten Anzahl: 5
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Abstand Horizontalspindel - Horizontalfrästisch min.: 70 mm
- Abstand Horizontalspindel - Horizontalfrästisch max.: 400 mm
- Horizontalfrästisch Traglast max.: 285 kg
Frästisch vertikal
- Vertikalfrästisch Länge: 830 mm
- Vertikalfrästisch Breite: 250 mm
- Vertikalfrästisch T-Nuten Größe: 14 mm
- Vertikalfrästisch T-Nuten Anzahl: 2
- Vertikalfrästisch T-Nuten Abstand: 63 mm
Kühlschmiermittelsystem
- Kühlmittelpumpe(n) Antriebsleistung: 95 W
Verfahrweg
- Verfahrweg X-Achse manuell: 400 mm
- Verfahrweg Y-Achse manuell: 200 mm
- Verfahrweg Z-Achse manuell: 335 mm
- Verfahrweg X-Achse automatisch: ca. 310 mm
- Verfahrweg Y-Achse automatisch: ca. 160 mm
- Verfahrweg Z-Achse automatisch: 295 mm
Vertikalspindel
- Vertikalspindel Ausladung: 100 mm
- Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
- Vertikalspindel Drehzahlbereich: 50 – 1890 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 12Stufen
- Vertikalspindel Pinolenhub: 120 mm
- Vertikalspindel Anzugsstange: M 16
- Vertikalspindel Belastung max.: 1100 Nm
Vorschub Geschwindigkeit
- Vorschub Geschwindigkeit X-Achse: 10 – 600 mm/min
- Vorschub Geschwindigkeit Y-Achse: 10 – 600 mm/min
- Vorschub Geschwindigkeit Z-Achse: 10 – 600 mm/min
Elektrischer Anschluss
- Gesamt Anschlusswert: 4 kW
Motor(en)
- Eilgang X-Achse Leistung Antriebsmotor: 0,375 kW
- Eilgang Y-Achse Leistung Antriebsmotor: 0,375 kW
- Eilgang Z-Achse Leistung Antriebsmotor: 0,375 kW
Lieferumfang
- Adapter ISO 40/MK3
- Aufnahme MK1 und MK 2
- Frässpindel Horizontalfräsen Ø 27 mm
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030186 |
GTIN: | 4030635041471 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Metallbearbeitungsmaschinen: | Fräsmaschine |
Artikelgewicht: | 1.380,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 140,00 × 185,00 × 215,00 cm |
