OPTIMUM Leitspindeldrehmaschine OPTIturn 2807VB
mit Vorschubgetriebe und elektronisch regelbarer Drehzahl für den anspruchsvollen Anwender.
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Automatischer Längs- / Leitspindelantrieb
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen

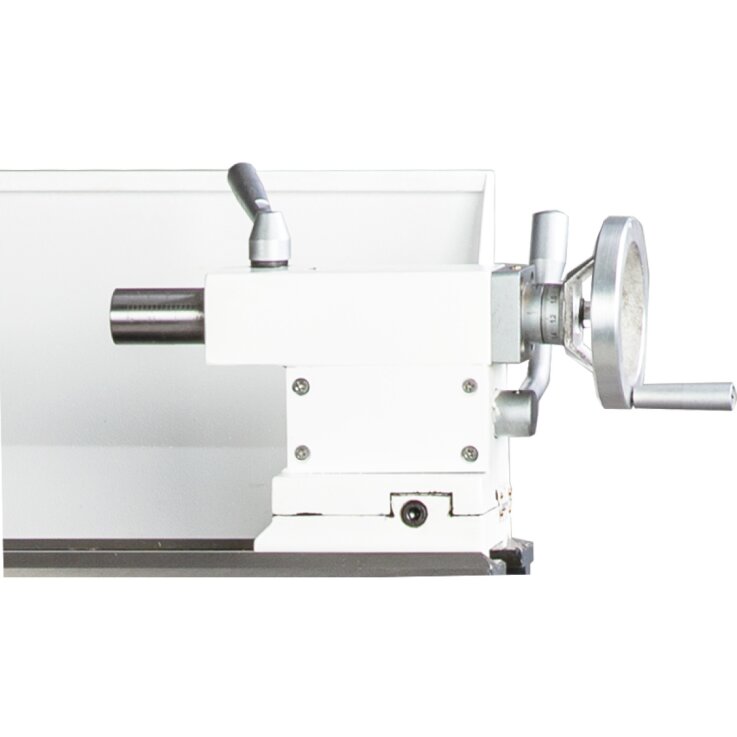

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Leitspindel in zwei Sinterlagern gelagert
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Drucklager
- Dreibacken-Drehfutter im Standardlieferumfang
- Not-Halt-Schlagschalter
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1370 mm
- Breite/Tiefe (Produkt) ca.: 660 mm
- Höhe (Produkt) ca.: 440 mm
- Gewicht (Netto) ca.: 188 kg
Arbeitsbereiche
- Spitzenhöhe: 140 mm
- Spitzenweite: 700 mm
- Umlaufdurchmesser über Maschinenbett: 266 mm
- Umlaufdurchmesser über Planschlitten: 170 mm
- Bettbreite: 180 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Drehzahlbereich: 150 – 2500 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Kurzkegel
- Spindelbohrung/Stangendurchlass Durchmesser: 26 mm
- Spindelkonus: MK 4
- Stahlhalter Aufnahmehöhe max.: 12 mm
Reitstock
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 85 mm
- Reitstock Pinolendurchmesser: 30 mm
Steigungen
- Steigung Metrisch: 0,2 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Steigung Zoll: 56 – 8 Gg/1"
- Anzahl der Steigungen Zoll: 21
Verfahrweg
- Verfahrweg Oberschlitten: 60 mm
- Verfahrweg Planschlitten: 160 mm
- Verfahrweg Bettschlitten: 580 mm
Vorschub
- Vorschubbereich längs: 0,07 – 0,4 mm/U
- Anzahl der Vorschübe längs: 6
Lieferumfang
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030200 |
GTIN: | 4030635044700 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 230 V |
Hersteller: | Optimum |
Steuerung: | elektronisch regelbar |
Anzahl der Drehzahlbereiche: | 2 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 150 – 2500min¯¹ |
Artikelgewicht: | 188,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 140,00 × 66,00 × 45,00 cm |
