Beschreibung

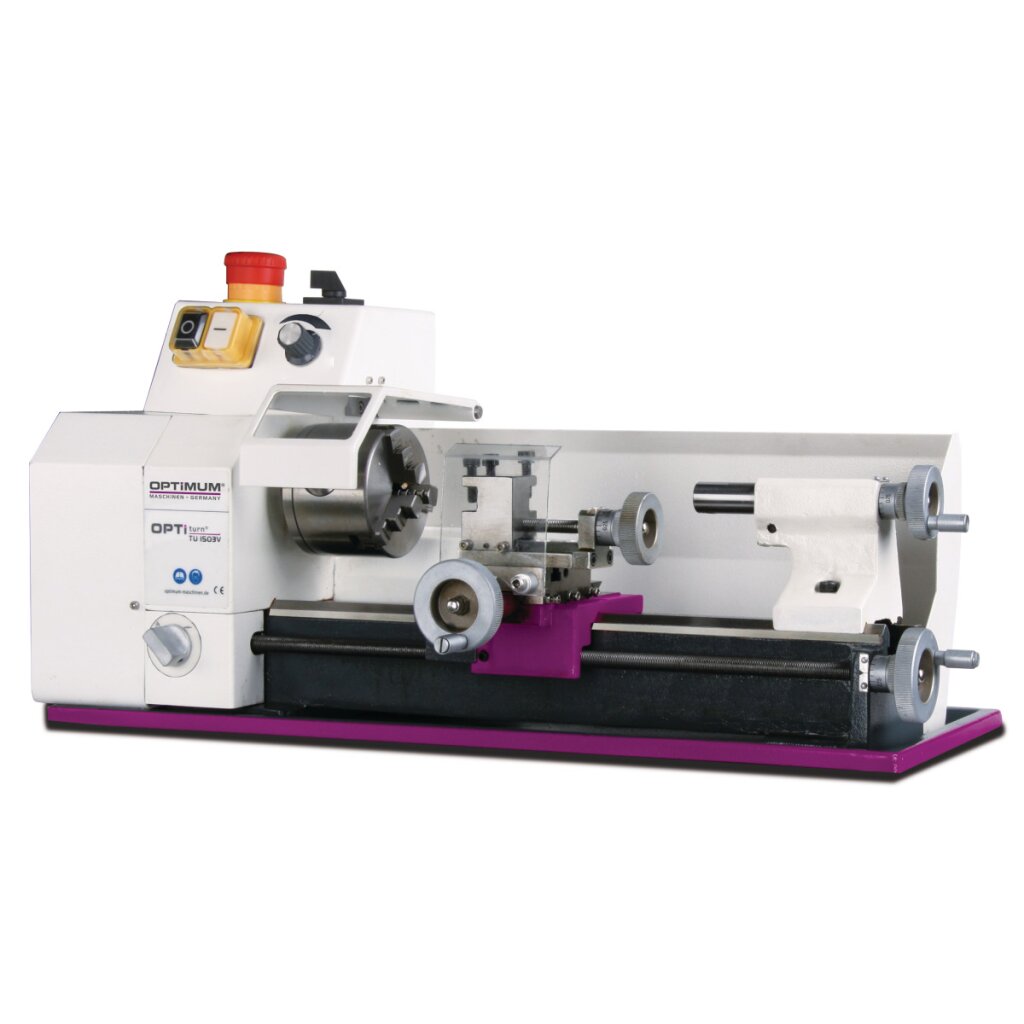

OPTIMUM Drehmaschine OPTIturn TU 1503V
Die Kleinstdrehmaschine mit elektronisch regelbarer Drehzahl.
- Gleichstrommotor
- Verripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffen
- Gehärtete und geschliffene Z-Achse Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Rundlaufgenauigkeit - Drehfutter max 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Längs-, Plan- und Oberschlitten
- Automatischer Längs-/Leitspindelantrieb
- Großer Gewindeschneidbereich durch Wechselzahnräder-Satz
- Dreibacken-Drehfutter im Standardlieferumfang
- Einfacher und schneller Drehzahlwechsel über Keilriemen
- Niederspannungselektronik
- EMV-Filterklasse C1
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 570 mm
- Breite/Tiefe (Produkt) ca.: 340 mm
- Höhe (Produkt) ca.: 300 mm
- Gewicht (Netto) ca.: 23 kg
Arbeitsbereiche
- Spitzenhöhe: 75 mm
- Spitzenweite: 265 mm
- Umlaufdurchmesser über Planschlitten: 70 mm
- Bettbreite: 70 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 1
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Drehzahlbereich: 120 – 3000 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 0,45 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C1
Spindel
- Spindelaufnahme: zylindrisch Ø 22
- Spindelbohrung/Stangendurchlass Durchmesser: 11 mm
- Spindelkonus: MK 1
- Stahlhalter Aufnahmehöhe max.: 12 mm
Reitstock
- Reitstockaufnahme: MK 1
- gekürzt Reitstock Pinolenhub: 30 mm
Steigungen
- Steigung Metrisch: 0,5 – 1,5 mm/U
- Anzahl der Steigungen Metrisch: 8
Verfahrweg
- Verfahrweg Oberschlitten: 40 mm
- Verfahrweg Planschlitten: 55 mm
- Verfahrweg Bettschlitten: 270 mm
Vorschub
- Vorschubbereich längs: 0,05 – 0,1 mm/U
- Anzahl der Vorschübe längs: 2
Lieferumfang
- Dreibacken-Drehfutter Ø 80 mm,
- zentrisch spannend
- Feste Zentrierspitze MK1
- Spritzwand
- Spänewanne
- Wechselräder-Satz
- Zweifach-Stahlhalter
- Bedienwerkzeug
| Hersteller: | Optimum |
| Kategorie: | Alle Kategorien |
| Artikelnummer: | TWD-1000030188 |
| GTIN: | 4030635019784 |
| Netzfrequenz: | |
| Anschlussspannung: | |
| Hersteller: | |
| Steuerung: | |
| Drehzahlbereich: | |
| Metallbearbeitungsmaschinen: | |
| Artikelgewicht: | 23,00 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 57,00 × 35,00 × 30,00 cm |
