Beschreibung
OPTIMUM Mechanikerdrehmaschine OPTIturn TH 3610
Komplett ausgestattet.
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse

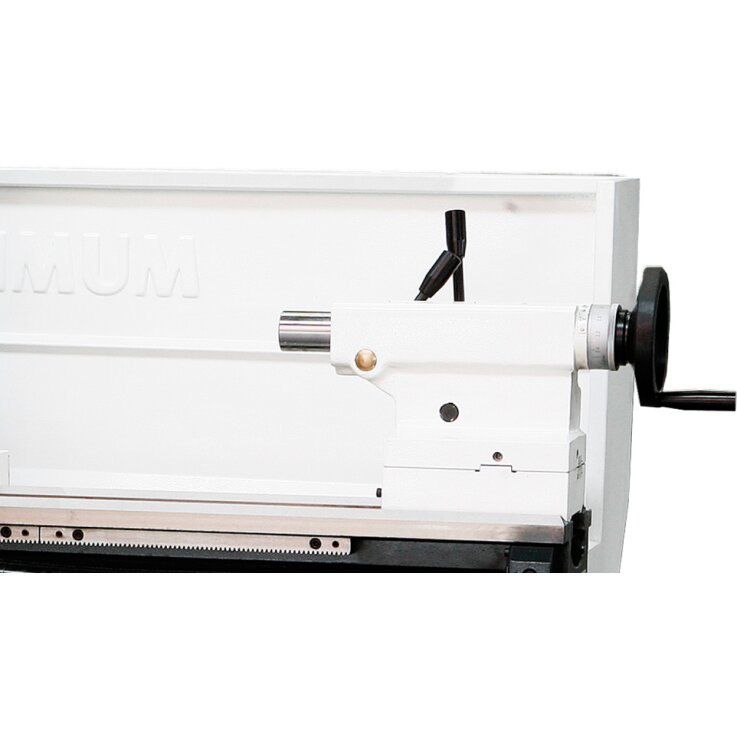

- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen

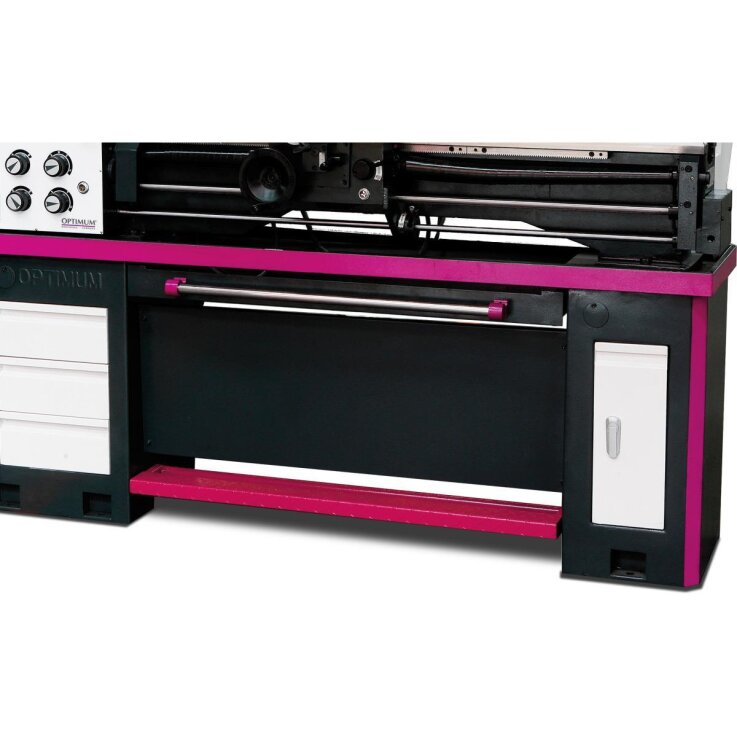

- Maschinenunterbau mit Werkzeugfächern beidseitig
- Not-Halt Einrichtung mit Fußbetätigung
- Herausziehbare Spänewanne mit Führungsschienen
- LED-Maschinenlampe im Späneschutz integriert
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1930 mm
- Breite/Tiefe (Produkt) ca.: 725 mm
- Höhe (Produkt) ca.: 1350 mm
- Gewicht (Netto) ca.: 570 kg
Arbeitsbereiche
- Spitzenhöhe: 180 mm
- Spitzenweite: 980 mm
- Umlaufdurchmesser über Maschinenbett: 356 mm
- Umlaufdurchmesser über Planschlitten: 225 mm
- Bettbreite: 187 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 8
- Drehzahlbereich: 70 – 2000 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 5
- Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
- Spindelkonus: MK 6
- Stahlhalter Aufnahmehöhe max.: 16 mm
Reitstock
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 120 mm
- Reitstock Pinolendurchmesser: 42 mm
Steigungen
- Steigung Metrisch: 0,4 – 7 mm/U
- Anzahl der Steigungen Metrisch: 26
- Steigung Zoll: 56 – 4 Gg/1"
- Anzahl der Steigungen Zoll: 34
Verfahrweg
- Verfahrweg Oberschlitten: 100 mm
- Verfahrweg Planschlitten: 170 mm
- Verfahrweg Bettschlitten: 840 mm
Vorschub
- Vorschubbereich längs: 0,052 – 1,392 mm/U
- Anzahl der Vorschübe längs: 32
- Vorschubbereich plan: 0,014 – 0,38 mm/U
- Anzahl der Vorschübe plan: 32
Lieferumfang
- Feststehende Lünette Durchlass max. Ø 100 mm
- Mitlaufende Lünette Durchlass max. Ø 95 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Drehfutter nicht vergessen!
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030208 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Anzahl der Drehzahlbereiche: | 8 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 70 – 2000min¯¹ |
Artikelgewicht: | 490,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 193,00 × 75,00 × 135,00 cm |
