OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TM 4010

OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TM 4010

überzeugt durch stabile Konstruktion und einfache Handhabung.

• Gehärtete und geschliffene Z-Achse Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
• Reitstock mit gehärteter und geschliffener Pinole

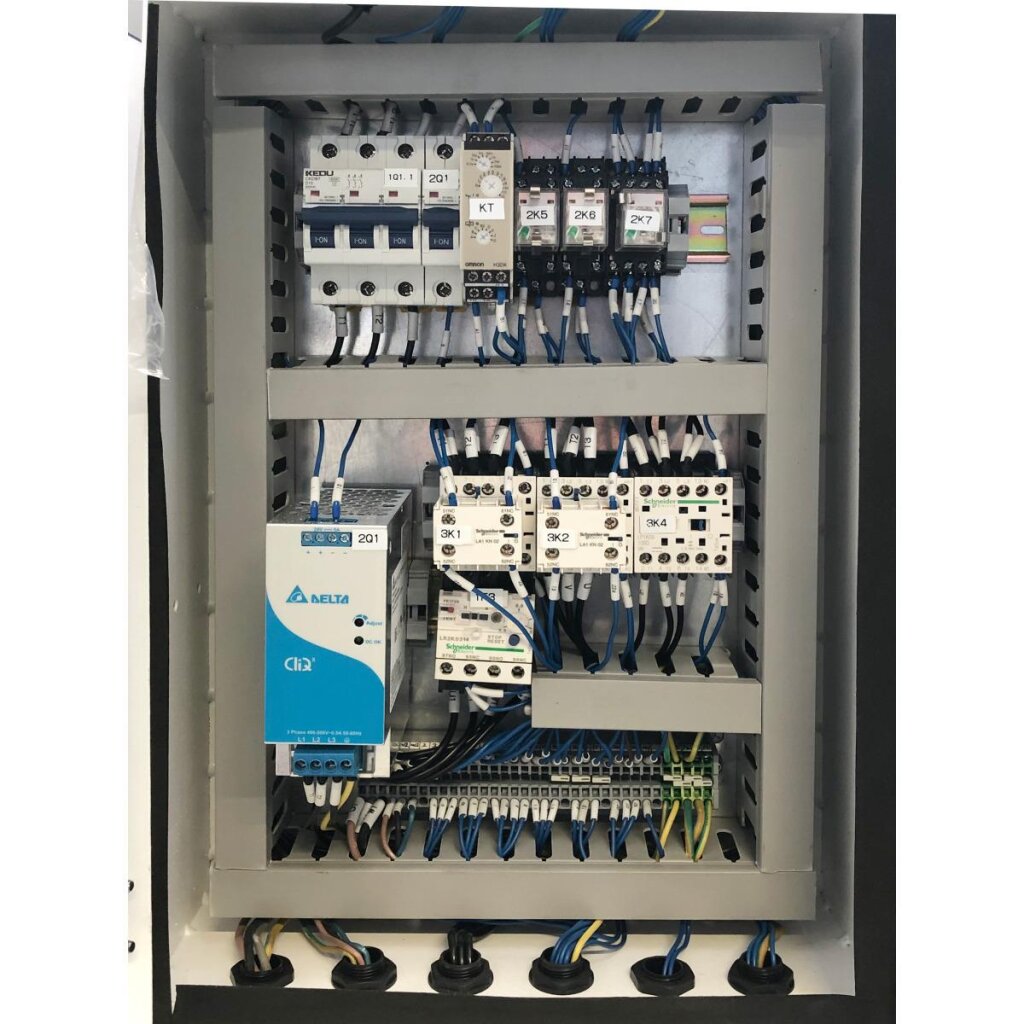

• DC 24 Volt - Elektrik
• Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
• Kühlmittelpumpe mit Kühlmittelbehalter und Füllstandsanzeige. Behälter zum leichten reinigen herausnehmbar
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
• Handräder, entkoppelt und geprüft nach EN 23125
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• LED Maschinenlampe im Späneschutz
• Motor elektrisch gebremst
• Dreibackenfutter Ø 200 mm, Nr. 5 im Standardlieferumfang

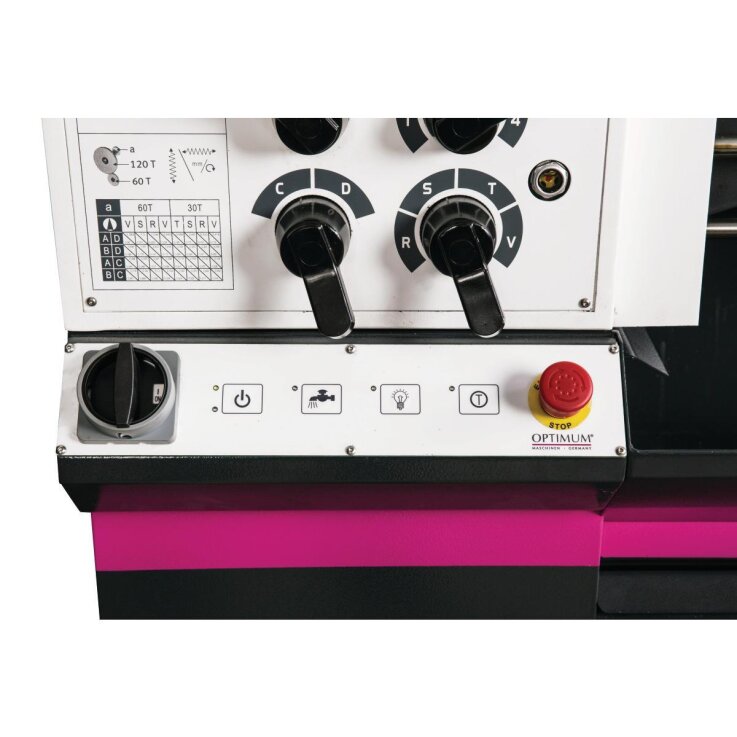

• Bedienerfreundliche Folientastatur
• Zweikanaliger Rechts-Links Schalter, geprüft nach EN 23125

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1935 mm
• Breite/Tiefe (Produkt) ca.: 780 mm
• Höhe (Produkt) ca.: 1740 mm
• Gewicht (Netto) ca.: 765 kg

Arbeitsbereiche

• Erläuterung Umlaufdurchmesser über Planschlitten: Bitte beachten Sie, dass bei der Montage von Fremd-Drehfuttern oder Planscheiben zum Erreichen des angegebenen technisch möglichen Drehdurchmessers betreiberseitige Umbauarbeiten erforderlich sind.
• Spitzenhöhe: 200 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 400 mm
• Umlaufdurchmesser über Planschlitten: 250 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 8
• Drehzahlbereich: 70 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 2,2 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr.5
• Spindelbohrung/Stangendurchlass Durchmesser: 53 mm
• Spindelkonus: MK 6
• Stahlhalter: SWH 3-E

Reitstock

• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 110 mm

Steigungen

• Steigung Metrisch: 0,4 – 7 mm/U
• Anzahl der Steigungen Metrisch: 32
• Steigung Zoll: 56 – 4 Gg/1"
• Anzahl der Steigungen Zoll: 31

Verfahrweg

• Verfahrweg Oberschlitten: 98 mm
• Verfahrweg Planschlitten: 185 mm
• Verfahrweg Bettschlitten: 850 mm

Vorschub

• Vorschubbereich längs: 0,014 – 0,38 mm/U
• Anzahl der Vorschübe längs2: 6
• Vorschubbereich plan: 0,052 – 1,392 mm/U
• Anzahl der Vorschübe plan: 32

Werkzeugspannung

• Werkzeughalter Aufnahmegröße: 16 mm

Elektrischer Anschluss

• Gesamt Anschlusswert: 3,0 kW

Lieferumfang

• Dreibacken-Drehfutter Ø 200 mm, Nr. 5
• Schnellwechsel-Stahlhalter 3-E
• Feststehende Lünette 7 - 102 mm
• Mitlaufende Lünette 10 - 60 mm
• Reduzierhülse MK 6 / MK 4
• Feste Zentrierspitze MK 4
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
