Beschreibung
OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TH3309V
Mit Siemens Frequenzumrichter G110M.
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach–Stahlhalter
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X– und Z–Achse
- Zweikanaliger Rechts–Links Schalter geprüft nach EN 23125
- DC 24 Volt Elektrik mit Zwei–Kanal–Sicherheitsschaltung nach EN 23125
- Drehfutterschutz geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Drehzahlwechsel leicht einstellbar über Potentiometer

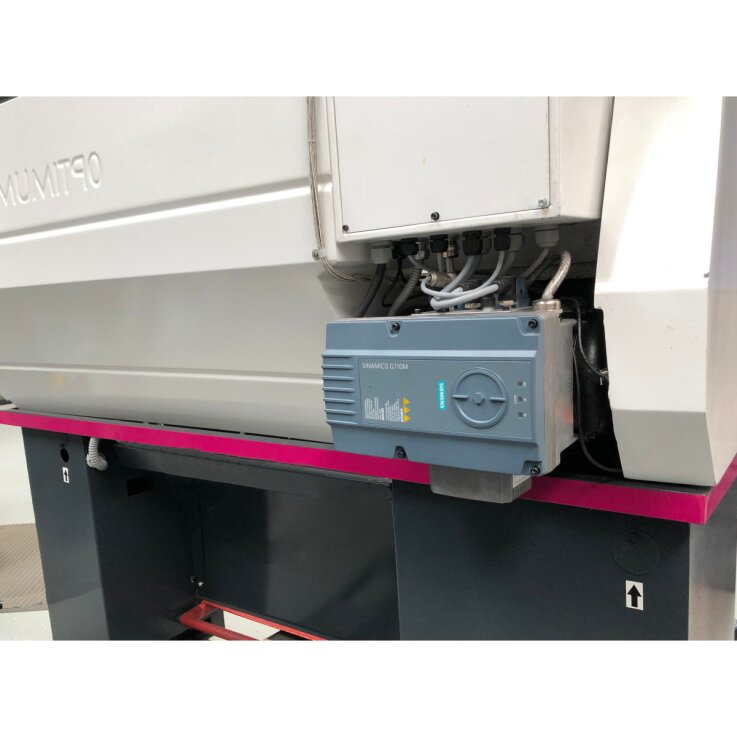

SIEMENS SINAMICS G110M
- Durchgängiges Engineering, höchste Energieeffizienz und komfortable Bedienung
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1685 mm
- Breite/Tiefe (Produkt) ca.: 745 mm
- Höhe (Produkt) ca: .1590 mm
- Gewicht (Netto) ca.: 510 kg
Arbeitsbereiche
- Spitzenhöhe: 165 mm
- Spitzenweite: 830 mm
- Umlaufdurchmesser über Maschinenbett: 330 mm
- Umlaufdurchmesser über Planschlitten: 208 mm
- Bettbreite: 181 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 8
- Drehzahlbereich: 15 – 2500 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702–2 Nr. 4
- Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
- Spindelkonus: MK 5
- Stahlhalter Aufnahmehöhe max.: 16 mm
Reitstock
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 110 mm
- Reitstock Pinolendurchmesser: 32 mm
Steigungen
- Steigung Metrisch: 0,4 – 7 mm
- Anzahl der Steigungen Metrisch: 26
- Steigung Zoll: 56 – 4D.P.
Verfahrweg
- Verfahrweg Oberschlitten: 98 mm
- Verfahrweg Planschlitten: 164 mm
- Verfahrweg Bettschlitten: 695 mm
Vorschub
- Vorschubbereich längs: 0,052 – 1,392 mm
- Anzahl der Vorschübe längs: 32
- Vorschubbereich plan: 0,014 – 0,38 mm
- Anzahl der Vorschübe plan: 32
Lieferumfang
- Feststehende Lünette Durchlass Ø 6 - Ø 50 mm
- Mitlaufende Lünette Durchlass Ø 8 - Ø 30 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Drehfutter nicht vergessen!
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030207 |
GTIN: | 4030635039935 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Anzahl der Drehzahlbereiche: | 8 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 15 – 2500min¯¹ |
Artikelgewicht: | 450,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 171,00 × 76,00 × 154,00 cm |
