OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TH 3309D
Komplett ausgestattet und mit digitaler Positionsanzeige DPA 21.
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen
- Verstellbereich Oberschlitten ± 90°
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
- Maschinenunterbau mit Werkzeugfach auf der rechten Seite (Linke Seite mit 3 Blenden (keine Fächer))
- Herausziehbare Spänewanne mit Führungsschienen
- Not-Halt Einrichtung mit Fußbetätigung
- LED-Maschinenlampe im Späneschutz integriert
TH 3309D / TH 3309V

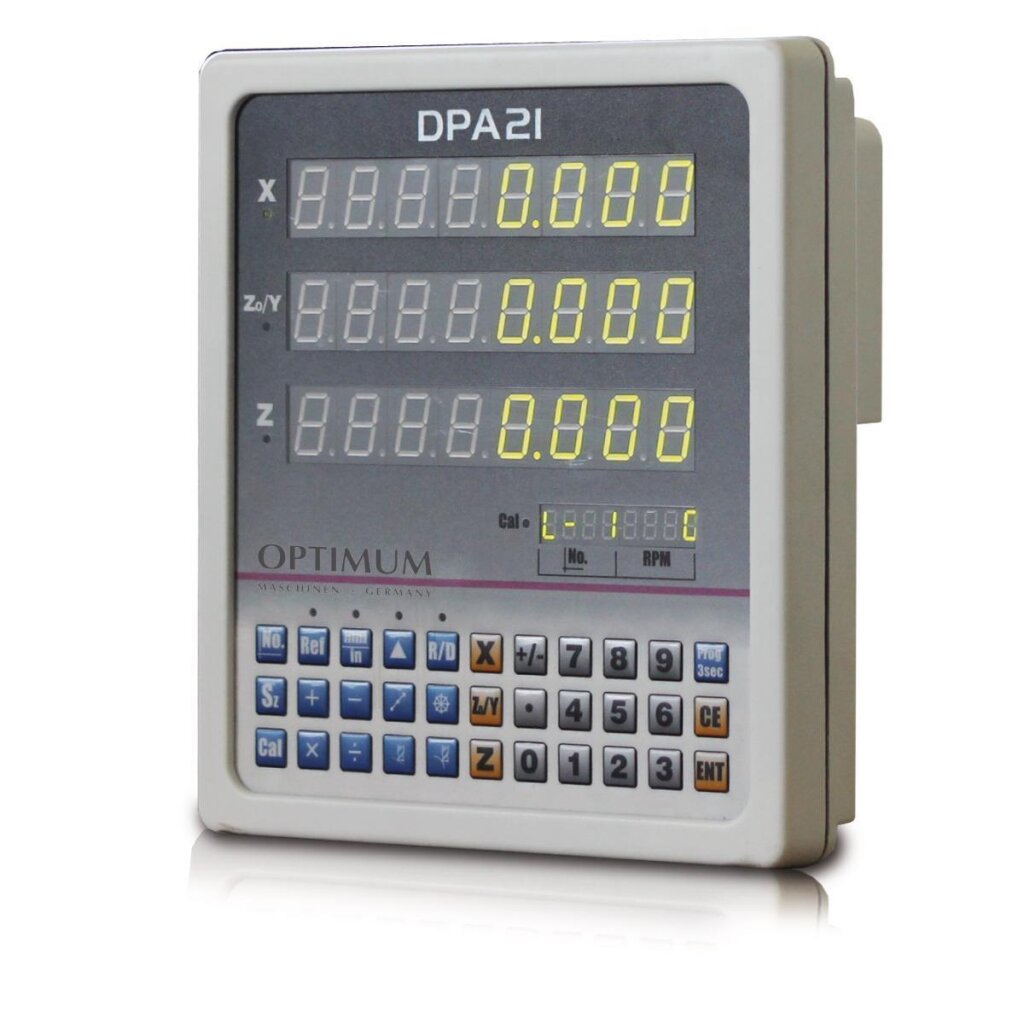

- Digitale Positionsanzeige DPA 21
- Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
- Glasmaßstäbe
TECHNISCHE DATEN

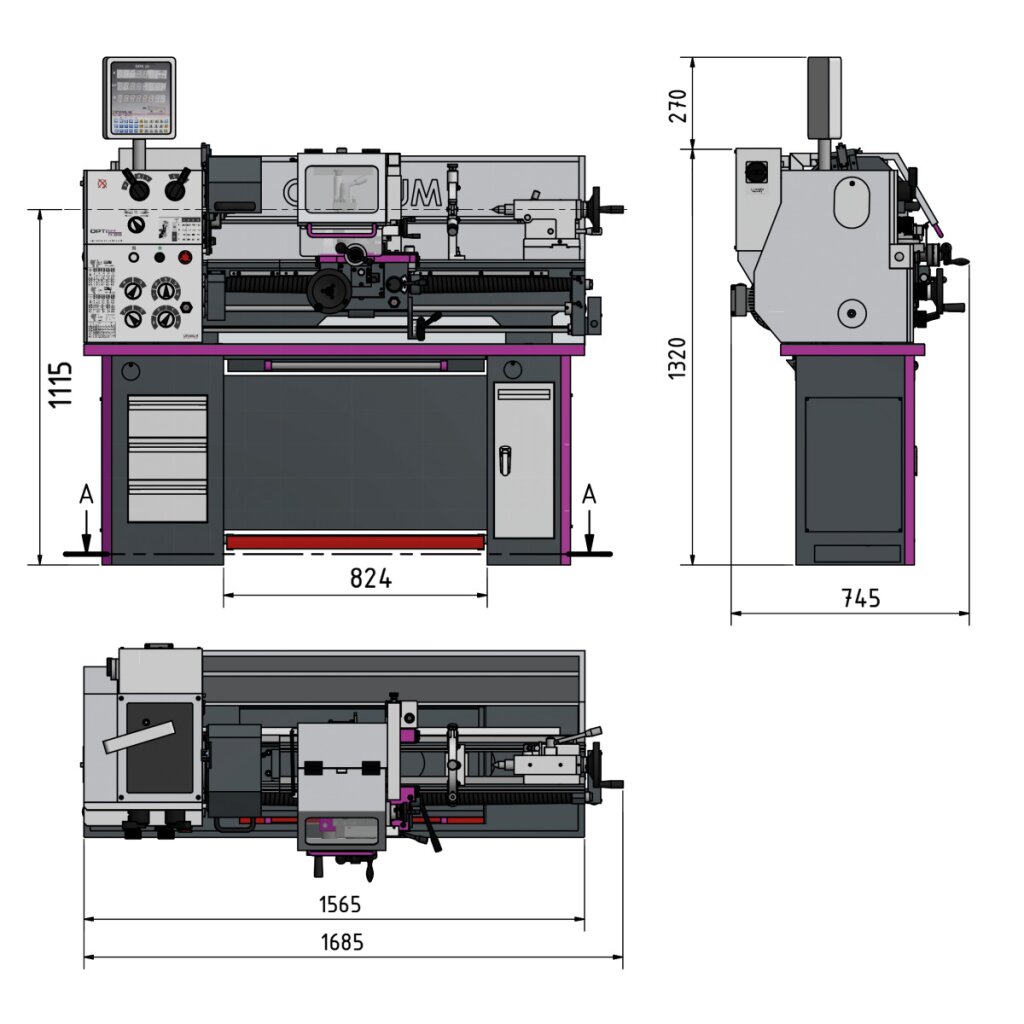

Abmessungen und Gewichte
- Länge (Produkt) ca.: 1685 mm
- Breite/Tiefe (Produkt) ca.: 745 mm
- Höhe (Produkt) ca.: 1590 mm
- Gewicht (Netto) ca.: 512 kg
Arbeitsbereiche
- Spitzenhöhe: 165 mm
- Spitzenweite: 830 mm
- Umlaufdurchmesser über Maschinenbett: 330 mm
- Umlaufdurchmesser über Planschlitten: 208 mm
- Drehlänge in der Bettbrücke: 430 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 16
- Drehzahlbereich: 70 - 2000 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
- Spindelkonus: MK 5
- Stahlhalter Aufnahmehöhe max.: 16 mm
Reitstock
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 110 mm
- Reitstock Pinolendurchmesser: 32 mm
Steigungen
- Steigung Metrisch: 0,4 – 7mm/U A
- nzahl der Steigungen Metrisch: 26
- Steigung Zoll: 56 – 4 Gg/1"
- Anzahl der Steigungen Zoll: 34
Verfahrweg
- Verfahrweg Oberschlitten: 98 mm
- Verfahrweg Planschlitten: 164 mm
- Verfahrweg Bettschlitten: 695 mm
Vorschub
- Vorschubbereich längs: 0,052 – 1,392 mm/U
- Anzahl der Vorschübe längs: 32
- Vorschubbereich plan: 0,014 – 0,38 mm/U
- Anzahl der Vorschübe plan: 32
Lieferumfang
- Feststehende Lünette Durchlass Ø 6 - Ø 50 mm
- Mitlaufende Lünette Durchlass Ø 8 - Ø 30 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Drehfutter nicht vergessen!
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030206 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Anzahl der Drehzahlbereiche: | 16 Stufen |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 70 – 2000min¯¹ |
Artikelgewicht: | 450,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 170,00 × 75,00 × 160,00 cm |
