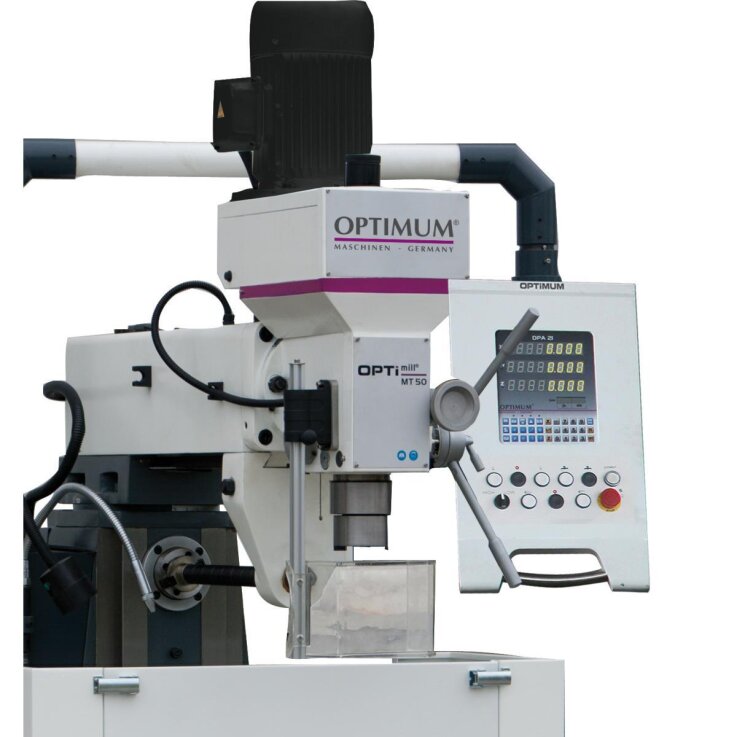

Universelle Präzisions-Bohr-Fräsmaschine für horizontale und vertikale Fräsarbeiten mit digitaler 3-Achsen-Positionsanzeige DPA 2000.

• Schwere, massive Ausführung aus hochwertigem vibrationsabsorbierenden Grauguss
• LED-Maschinenlampe mit gebündeltem Strahl
• Pinolenvorschub über den Pinolenhebel oder mit dem Feinvorschub-Handrad

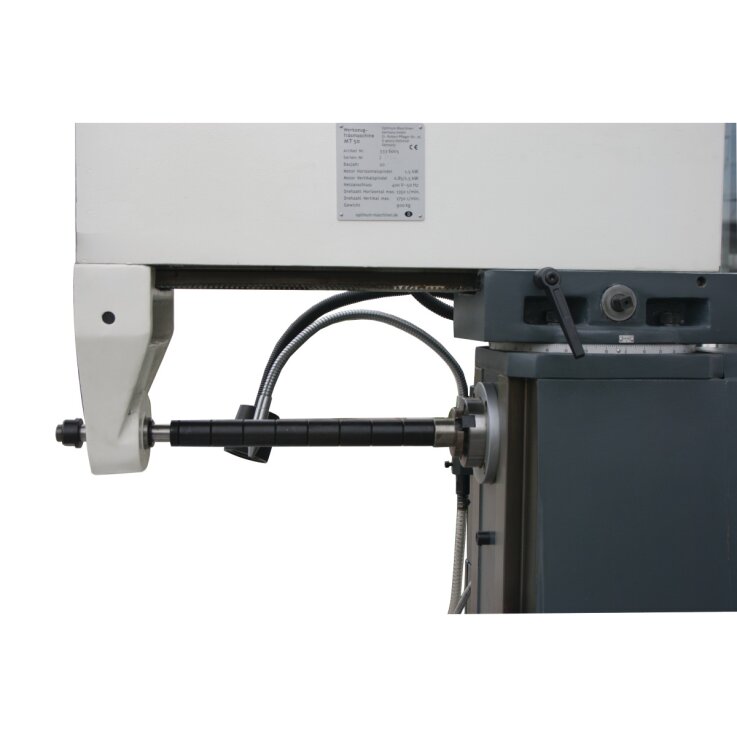

• Gegenhalter für Horizontalfräsen durch Anbringung an Rückseite stets
• griffbereit
• Automatische Endabschaltung der X-Achse

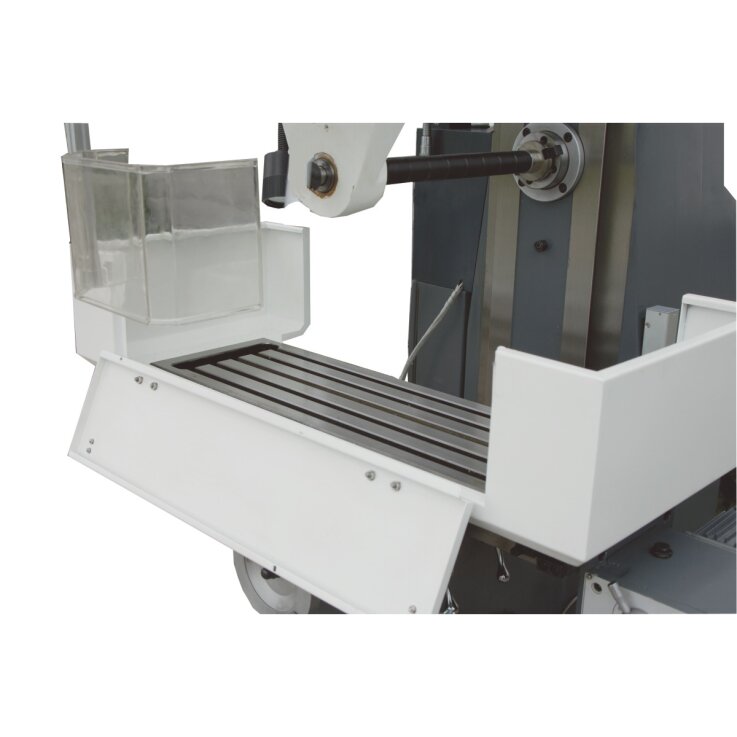

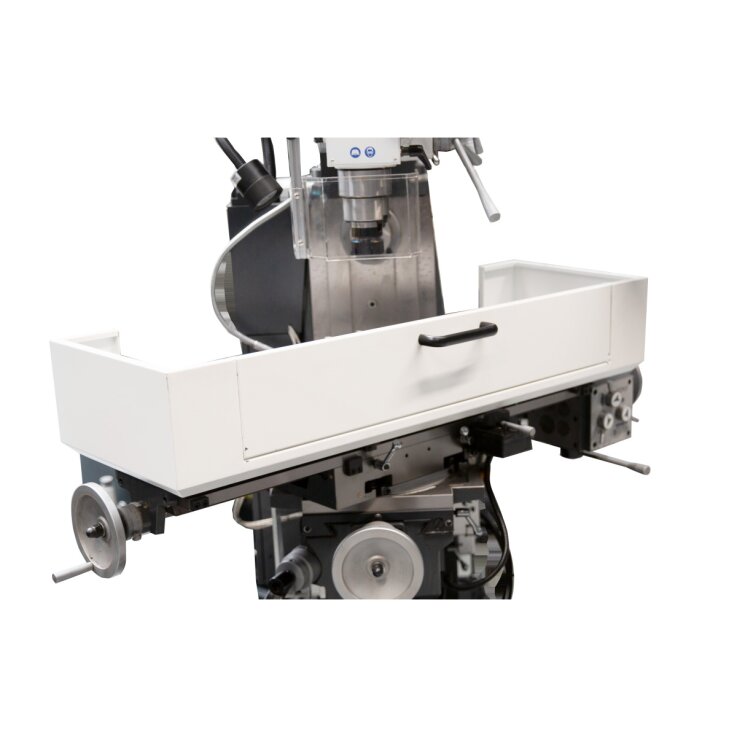

• Exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
• Kreuztisch lasst sich 45° beidseitig drehen
• Fräskopf neigbar ± 45°

TECHNISCHE DATEN

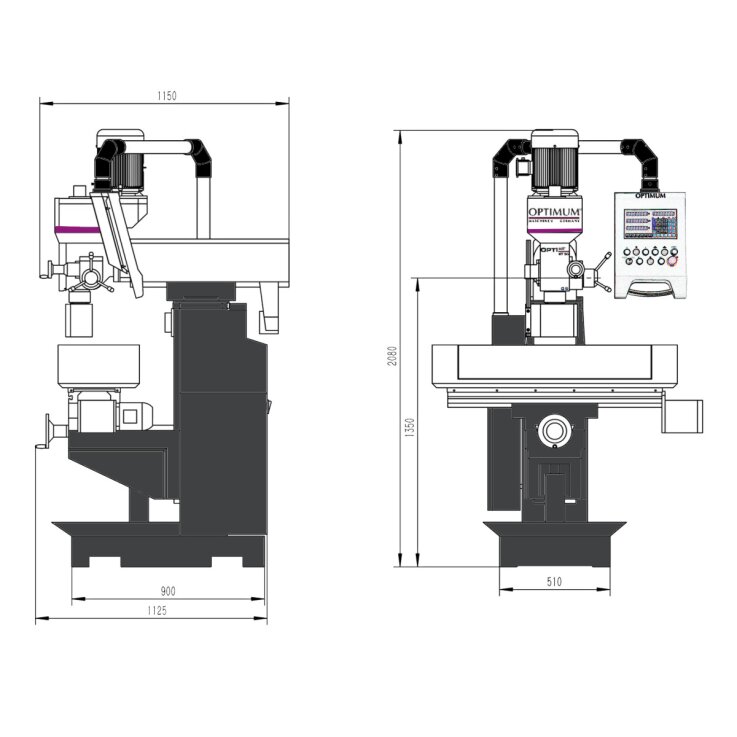

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1290 mm
• Breite/Tiefe (Produkt) ca.: 1090 mm
• Höhe (Produkt) ca.: 2170 mm
• Gewicht (Netto) ca.: 820 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich: ± 45  °

Bohr-Fräsleistung

• Messerkopfgröße max.: 100 mm
• Bohrleistung Stahl (S235JR): 30 mm
• Dauerbohrleistung Stahl (S235JR): 25 mm
• Schaftfräsergröße max.: 25 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 1000 mm
• Horizontalfrästisch Breite: 240 mm
• Horizontalfrästisch T-Nuten Größe: 14 mm
• Horizontalfrästisch T-Nuten Anzahl: 4
• Horizontalfrästisch Traglast max.: 160 kg

Horizontalspindel

• Horizontalspindel Ausladung: 0 – 185 mm
• Horizontalspindel Spindelaufnahme: ISO 40 DIN 2080
• Horizontalspindel Drehzahlbereich: 60 – 1350 min¯¹
• Horizontalspindel Anzahl der Drehzahlbereiche: 9
• Horizontalspindel Leistung Antriebsmotor: 1,5 kW

Kühlschmiermittelsystem

• Kühlmittelpumpe(n) Antriebsleistung: 40 W

Verfahrweg

• Verfahrweg X-Achse manuell: 580 mm
• Verfahrweg Y-Achse manuell: 200 mm
• Verfahrweg Z-Achse manuell: 340 mm
• Verfahrweg X-Achse automatisch: 500 mm

Vertikalspindel

• Vertikalspindel Ausladung: 240 – 650 mm
• Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
• Vertikalspindel Drehzahlbereich: 115 – 1750 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 8
• Vertikalspindel Pinolenhub: 120 mm
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,1 / 2,2 kW

Vorschub Geschwindigkeit

• Vorschub Geschwindigkeit X-Achse: 24 – 720 mm/min

Elektrischer Anschluss

• Gesamt Anschlusswert: 4,5 kW

Lieferumfang

• Zahnkranzbohrfutter 1 - 16 mm / B 18
• Aufnahmedorn Bohrfutter ISO40 / B18
• Frässpindel Horizontalfräsen Ø 22 mm / 27 mm
• Reduzierhülsen ISO 40-MK 3 / ISO 40-MK 2
• Anzugsstange vertikal und horizontal
• T-Nutensteine
• Austreiber
• Bedienwerkzeug
