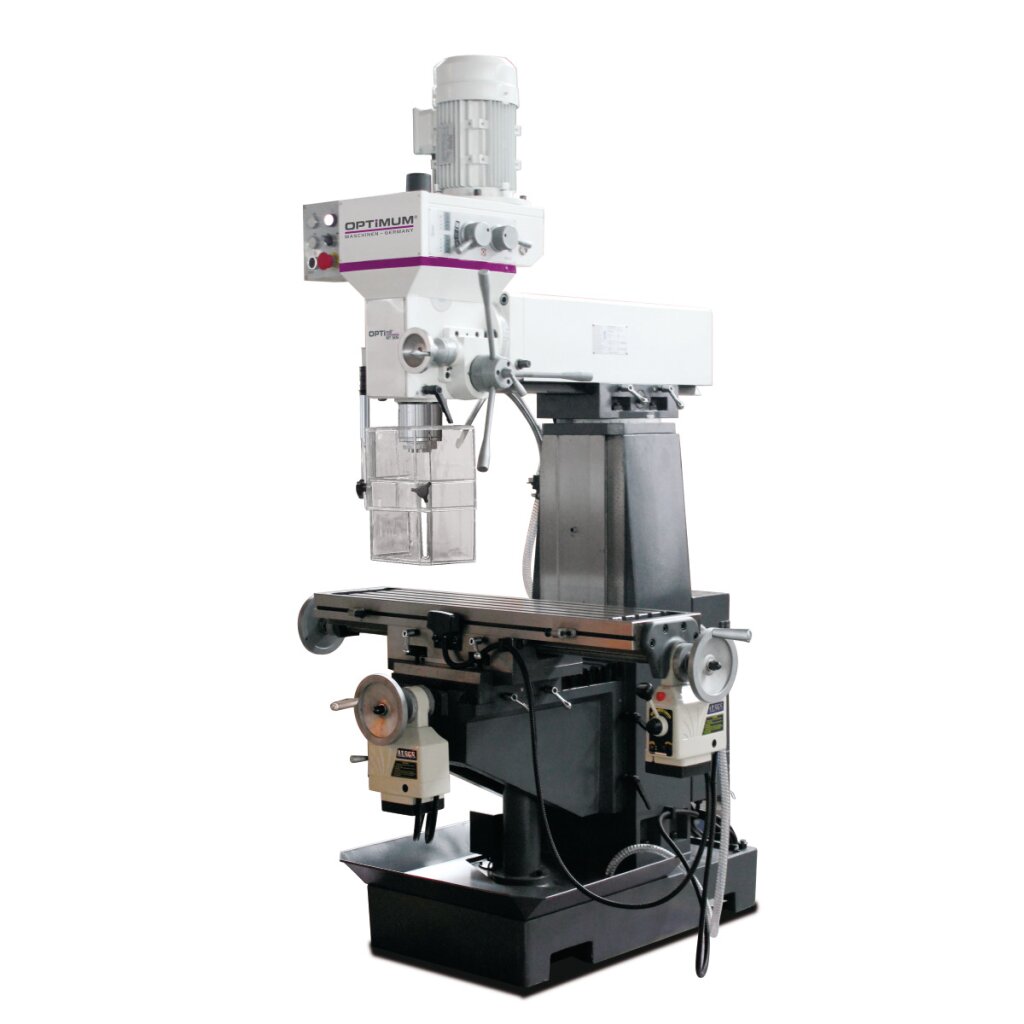

OPTIMUM Universelle Bohr-Fräsmaschine OPTImill MT 50 E

OPTIMUM Universelle Bohr-Fräsmaschine OPTImill MT 50 E

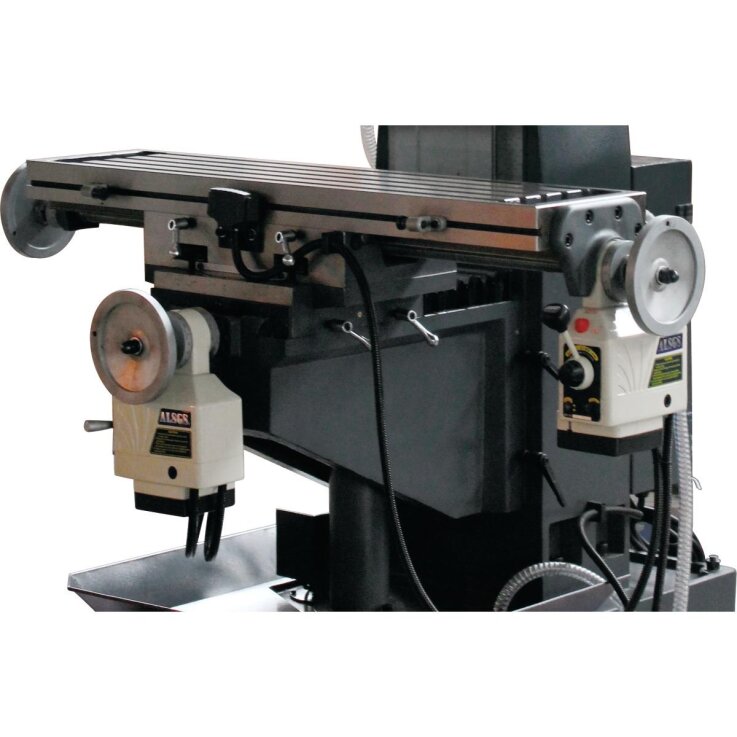

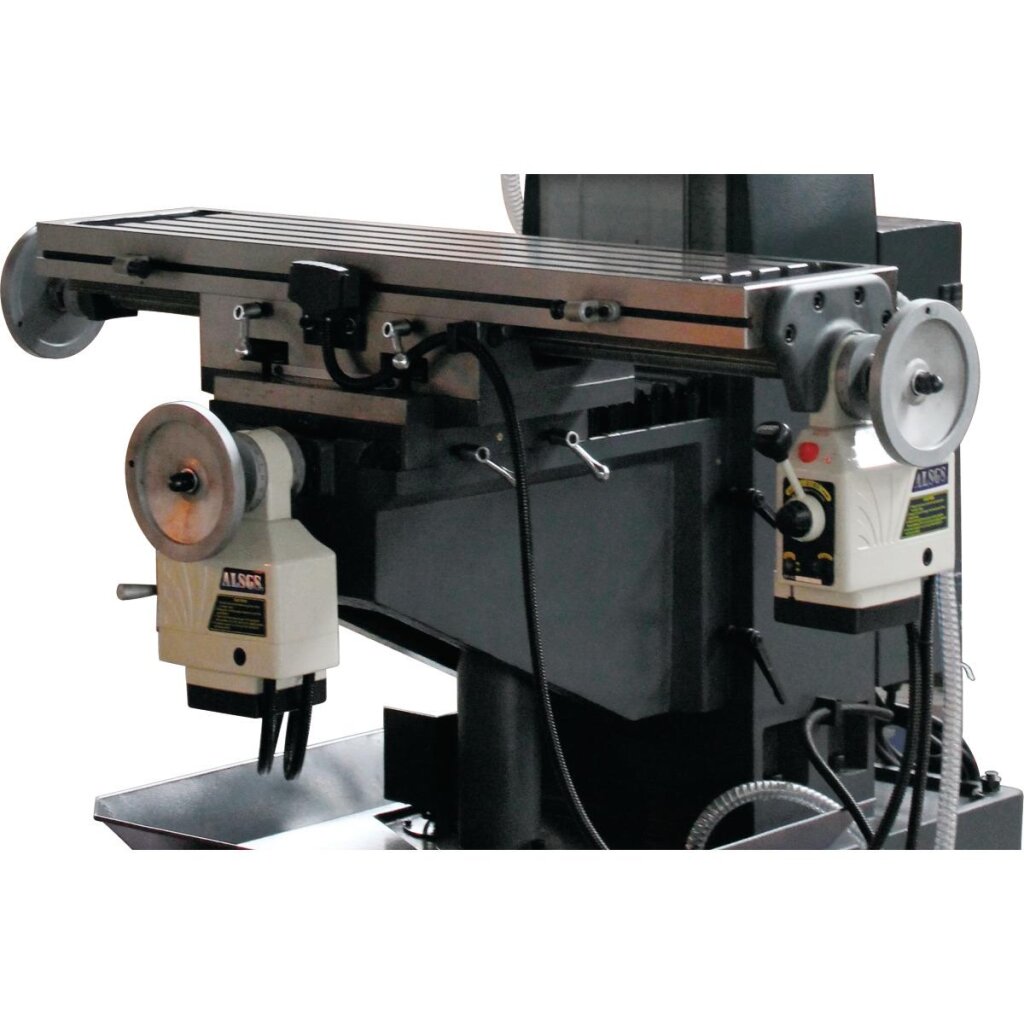

Universelle Bohr-Fräsmaschine mit automatischem Tischvorschub in der X- und Y-Achse.

• Vibrationsabsorbierende Gussausführung

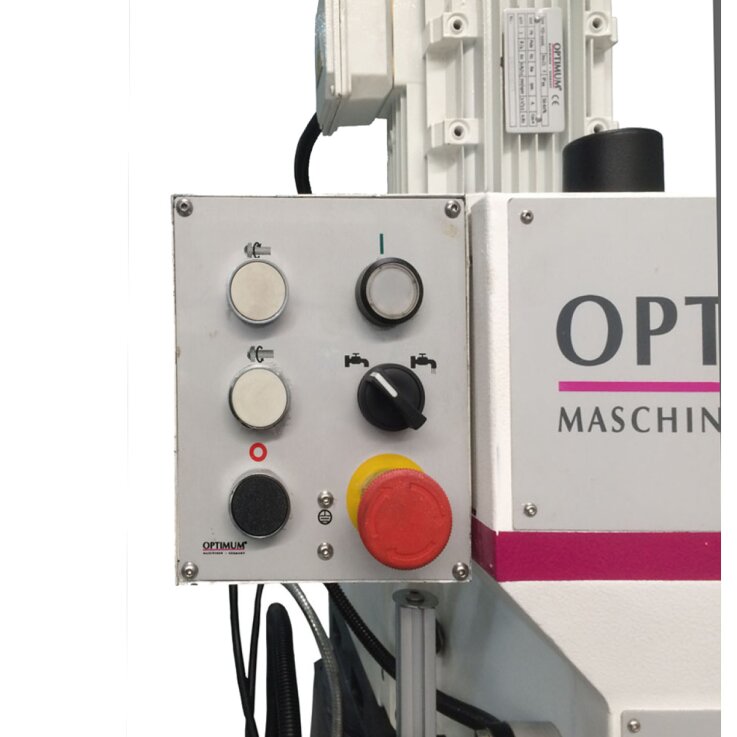

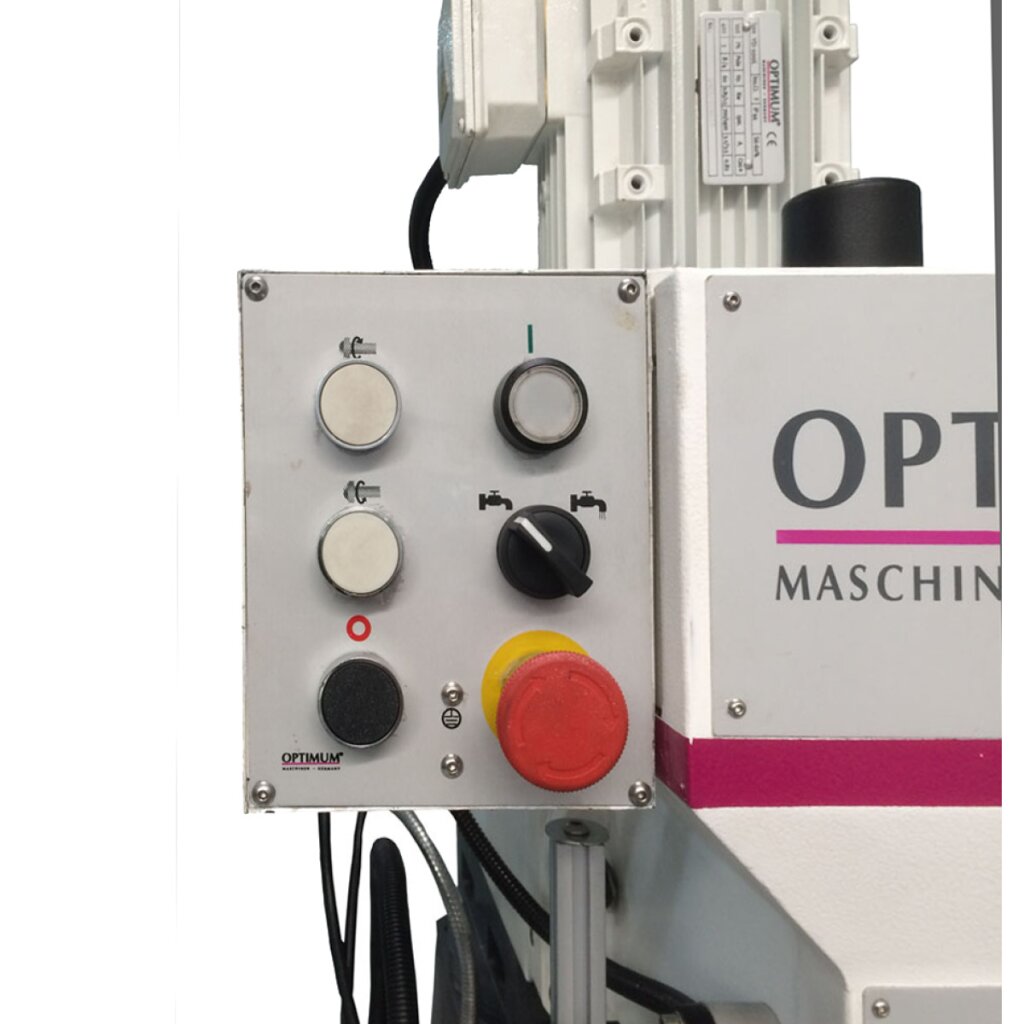

• Bedienungsfreundliches Bedienpanel
• LED Lampe
• Fräskopf schwenkbar um 45° jeweils nach links und rechts
• Kupplung zum Umschalten von Hand-Grobvorschub in Hand-Feinvorschub
• Große Ausladung des Y-Achsen Spindelkopfträger von 250 - 650 mm
• Exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit nachstellbaren Keilleisten
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

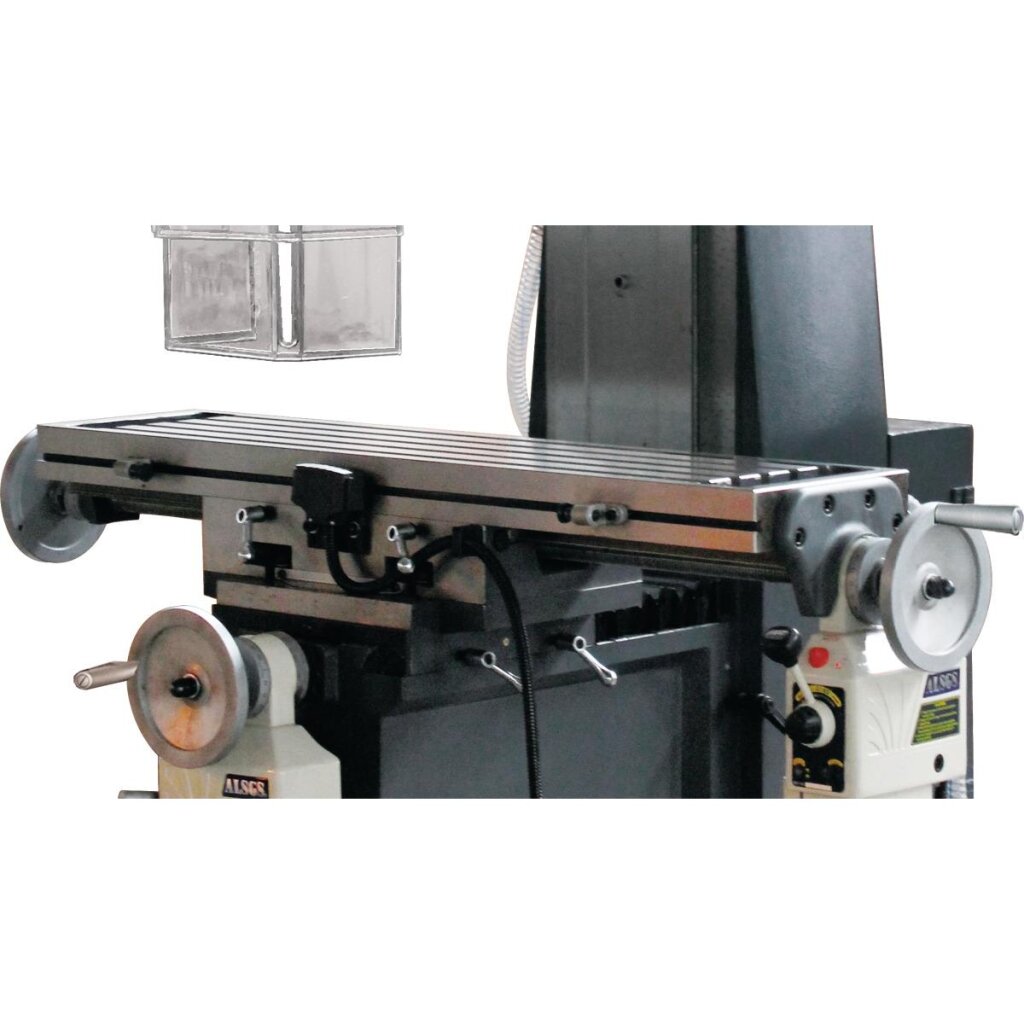

• Massiver und groß dimensionierter Kreuztisch mit Schwalbenschwanzführungen, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten, schwenkbar ± 45°
• Kühlmitteleinrichtung

TECHNISCHE DATEN

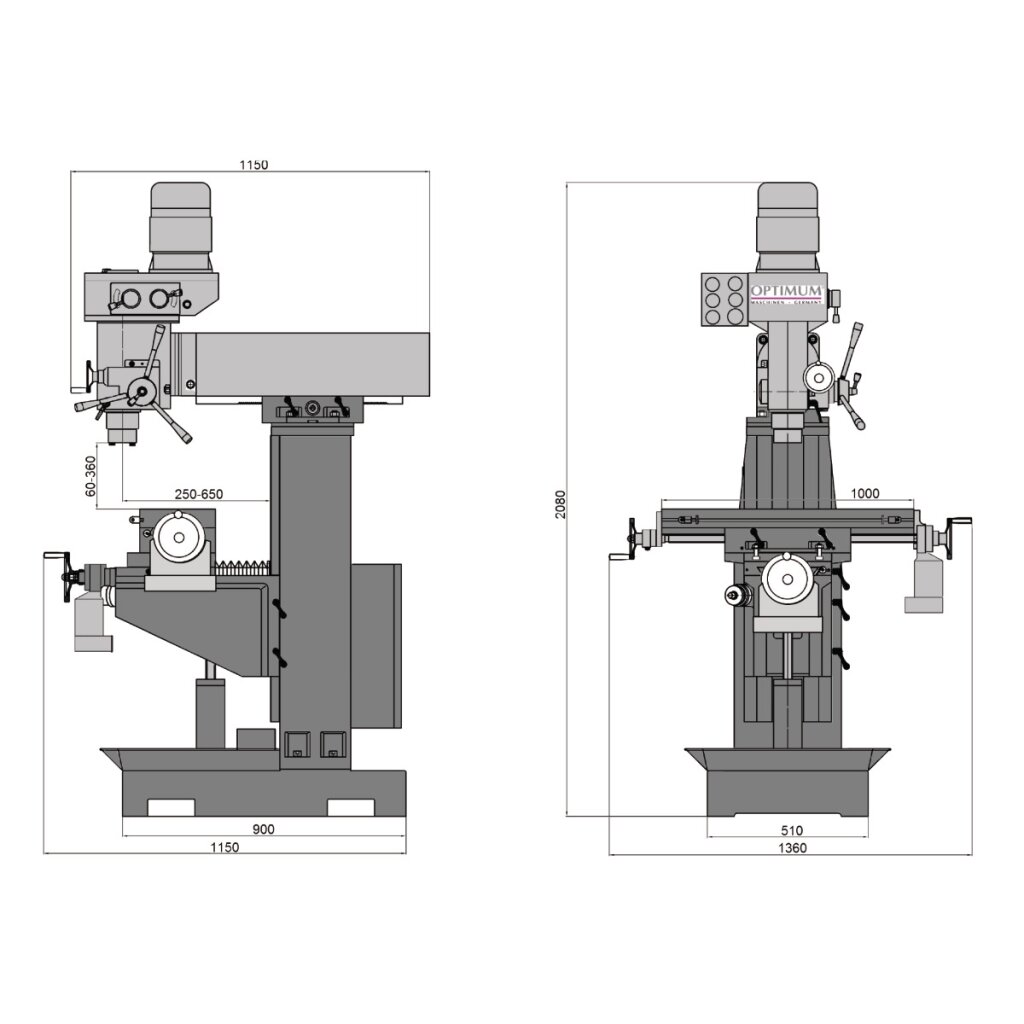

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1360 mm
• Breite/Tiefe (Produkt) ca.: 1150 mm
• Höhe (Produkt) ca.: 2080 mm
• Gewicht (Netto) ca.: 760 kg

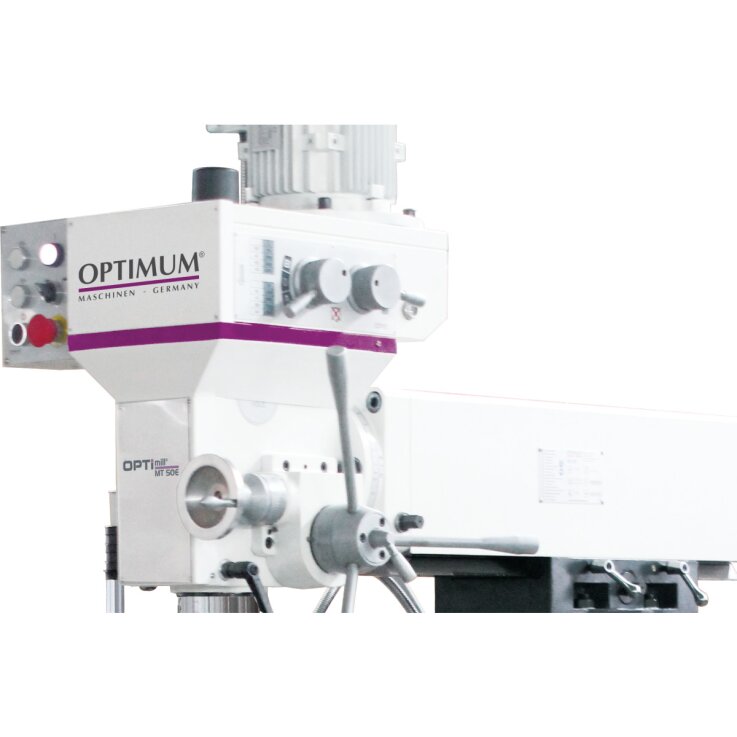

Bohr-Fräskopf

• Bohr-Fräskopf Neigebereich: ± 45 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 63 mm
• Bohrleistung Stahl (S235JR): 30 mm
• Dauerbohrleistung Stahl (S235JR): 25 mm
• Schaftfräsergröße max.: 25 mm

Elektrische Daten

• Leistung Antriebsmotor: 0,75 / 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 1000 mm
• Horizontalfrästisch Breite: 240 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 60 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 360 mm
• Horizontalfrästisch T-Nuten Größe: 14 mm
• Horizontalfrästisch T-Nuten Anzahl: 4
• Horizontalfrästisch Drehung: ± 45 °
• Horizontalfrästisch Traglast max.: 150 kg

Kühlschmiermittelsystem

• Kühlmittelpumpe(n) Antriebsleistung: 40 W

Verfahrweg

• Verfahrweg X-Achse manuell: 580 mm
• Verfahrweg Y-Achse manuell: 230 mm
• Verfahrweg Z-Achse manuell: 320 mm
• Verfahrweg X-Achse automatisch: 500 mm
• Verfahrweg Y-Achse automatisch: 150 mm

Vertikalspindel

• Vertikalspindel Ausladung: 250 – 650 mm
• Vertikalspindel Spindelaufnahme: SK 40 DIN 2080
• Vertikalspindel Drehzahlbereich: 115 – 1750 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 8
• Vertikalspindel Anzugsstange: M16
• Vertikalspindel Pinolenhub: 120 mm
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 0,85 / 1,5 kW

Lieferumfang

• Zahnkranzbohrfutter 3 - 16 mm / B 18
• Aufnahmedorn Bohrfutter ISO40 / B18
• T-Nutensteine
• Austreiber
• Adapter ISO40- MK 3/MK 3-MK 2
• Kühlmittelpumpe
• Bedienwerkzeug
