OPTIMUM Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4610D

BESCHREIBUNG

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Wellen, Räder und Hauptspindel im Ölbad laufend
• Verstellbereich Oberschlitten ± 90°
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Schnellschalt-Vorschubgetriebe in geschlossene Bauweise, Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
• Handräder entkoppelt und geprüft nach EN 23125
• Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
• Leitspindelabdeckung
• Not-Halt Einrichtung mit Fußbetätigung
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Skala der Gewindeuhr einstellbar
• Zentralschmierung im Bettschlitten
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Groß dimensionierter Spanschutz mit integrierte LED - Maschinenlampe

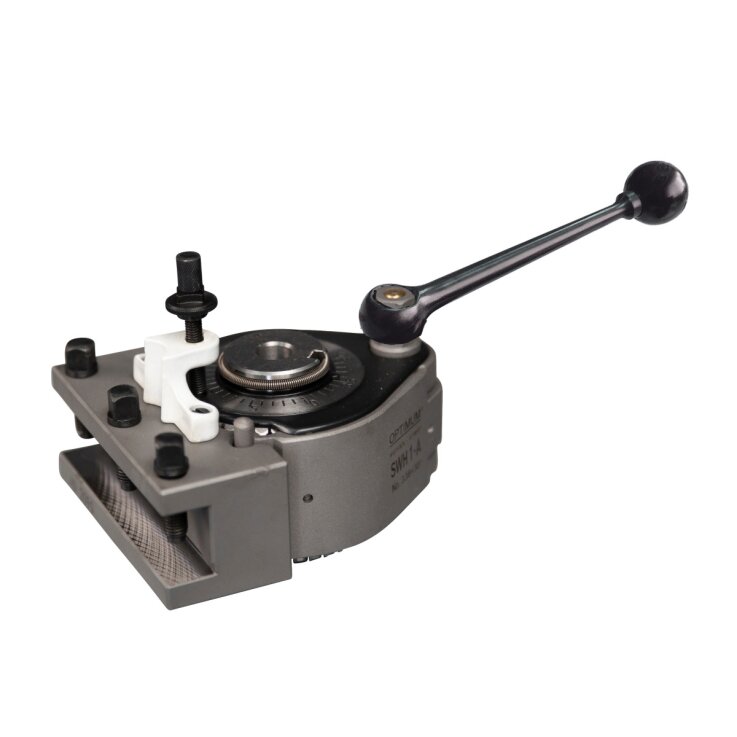

• Schnellwechsel-Stahlhalter SWH 5-B

TECHNISCHE DATEN

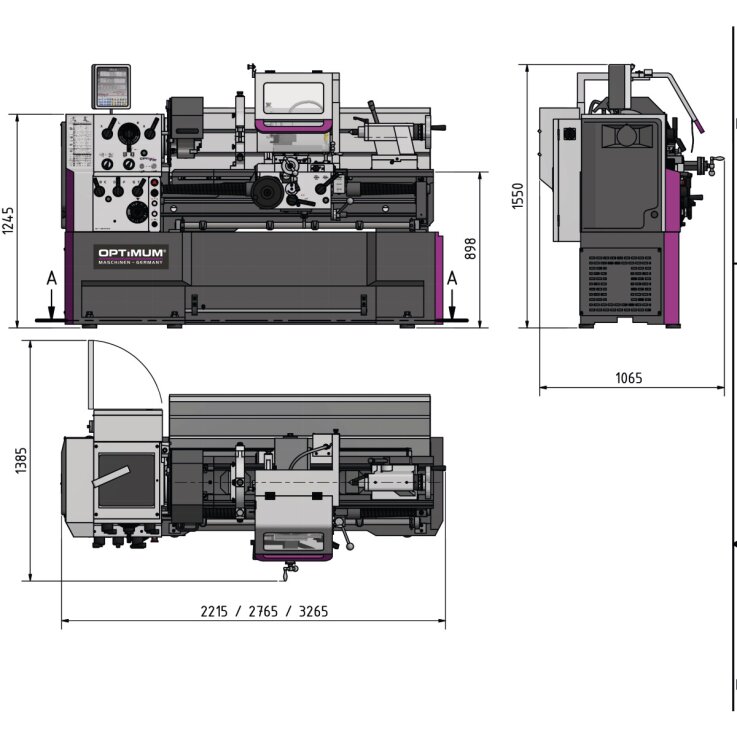

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2215mm
• Breite/Tiefe (Produkt) ca.: 1065mm
• Höhe (Produkt) ca.: 1550mm
• Gewicht (Netto) ca.: 1645kg

Arbeitsbereiche

• Spitzenhöhe: 230mm
• Spitzenweite: 1060mm
• Umlaufdurchmesser über Maschinenbett: 460mm
• Umlaufdurchmesser in der Bettbrücke: 690mm
• Umlaufdurchmesser über Planschlitten: 270mm
• Drehlänge in der Bettbrücke: 240mm
• Bettbreite: 300mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 12
• Drehzahlbereich: 25 – 2000min¯¹

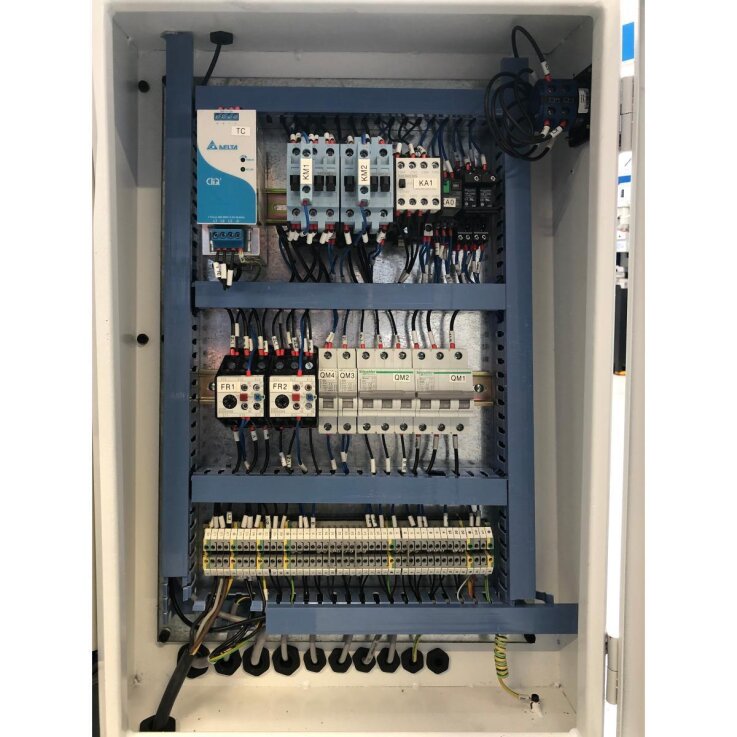

Elektrische Daten

• Leistung Antriebsmotor: 5,5kW
• Anschlussspannung: 400V
• Netzfrequenz: 50Hz

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
• Spindelbohrung/Stangendurchlass Durchmesser: 58mm
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 25mm

Reitstock

• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 130mm
• Reitstock Pinolendurchmesser: 60mm

Steigungen

• Steigung Metrisch: 0,1 – 14mm/U
• Anzahl der Steigungen Metrisch: 41
• Steigung Zoll: 112 – 2Gg/1"
• Anzahl der Steigungen Zoll: 41
• Steigung Diametral Pitch: 4 – 112DPI
• Anzahl der Steigungen Diametral Pitch: 50
• Steigung Modulgewinde: 0,1 – 7mm/U
• Anzahl der Steigungen Modulgewinde: 34

Verfahrweg

• Verfahrweg Oberschlitten: 125mm
• Verfahrweg Planschlitten: 285mm
• Verfahrweg Bettschlitten: 755mm

Vorschub

• Vorschubbereich längs: 0,031 – 1,7mm/U
• Anzahl der Vorschübe längs: 42
• Vorschubbereich plan: 0,014 – 0,784mm/U
• Anzahl der Vorschübe plan: 42

Elektrischer Anschluss

• Gesamt Anschlusswert: 5,8kW

LIEFERUMFANG

• Feststehende Lünette Durchlass max. Ø 160 mm
• Mitlaufende Lünette Durchlass max. Ø 100 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6/MK 4
• Feste Zentrierspitze MK 4
• Schnellwechsel-Stahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
• Gewindeuhr
• Wechselräder-Satz
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
