OPTIMUM Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222

BESCHREIBUNG

• Maschinenbett aus stark verripptem Guss
• Einteiliger Maschinenunterbau aus Stahl
• Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
• Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen
• Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
• Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
• Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
• Servicefreundliche herausnehmbare Rückwand
• Energiekette für schonende Leitungs- und Schlauchführung
• Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierte Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
• Entkoppelte Handräder geprüft nach EN 23125
• Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
• Keine Wechselräder nötig
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
• Bettführungen gehärtet und präzisionsgeschliffen
• Elektronisch gebremster Motor
• Elektronische Vorschubabschaltung der Z-Achse

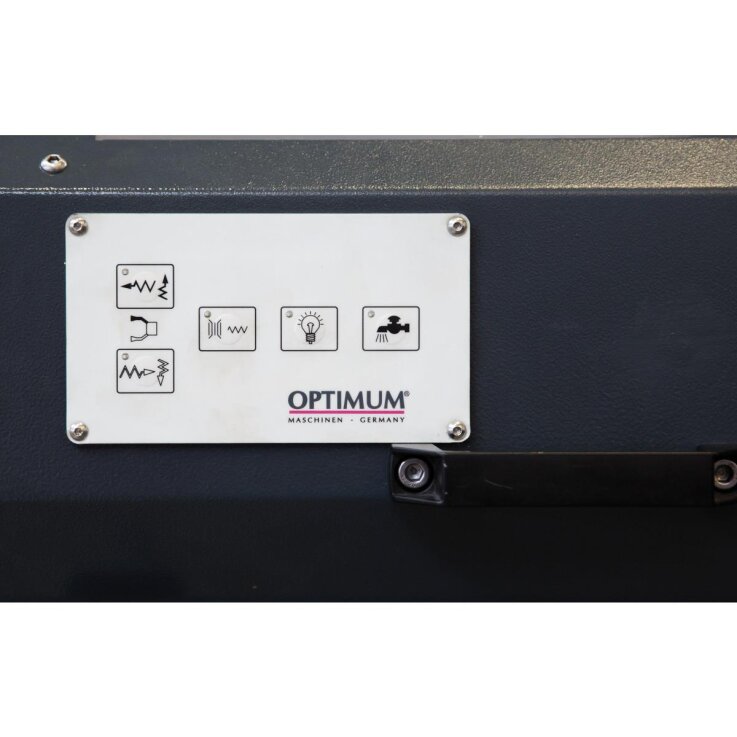

• Alle elektronischen Bedienelemente zentral zu erreichen
• Komplette Ausleuchtung des Arbeitsraumes
• Externer Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider
• Komplette Leit- und Zugspindelabdeckung
• Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
• Dreibacken-Drehfutter im Standardlieferumfang
• Schnellwechsel-Stahlhalter SWH 7-C
• 1 Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
• Digitale Positionsanzeige DP700 (Mehr Informationen siehe „NEWALL-DP700")

TX 5216

• Große Spindelbohrung Ø 80 mm

TX 6222:

• Große Spindelbohrung Ø 105 mm

TECHNISCHE DATEN

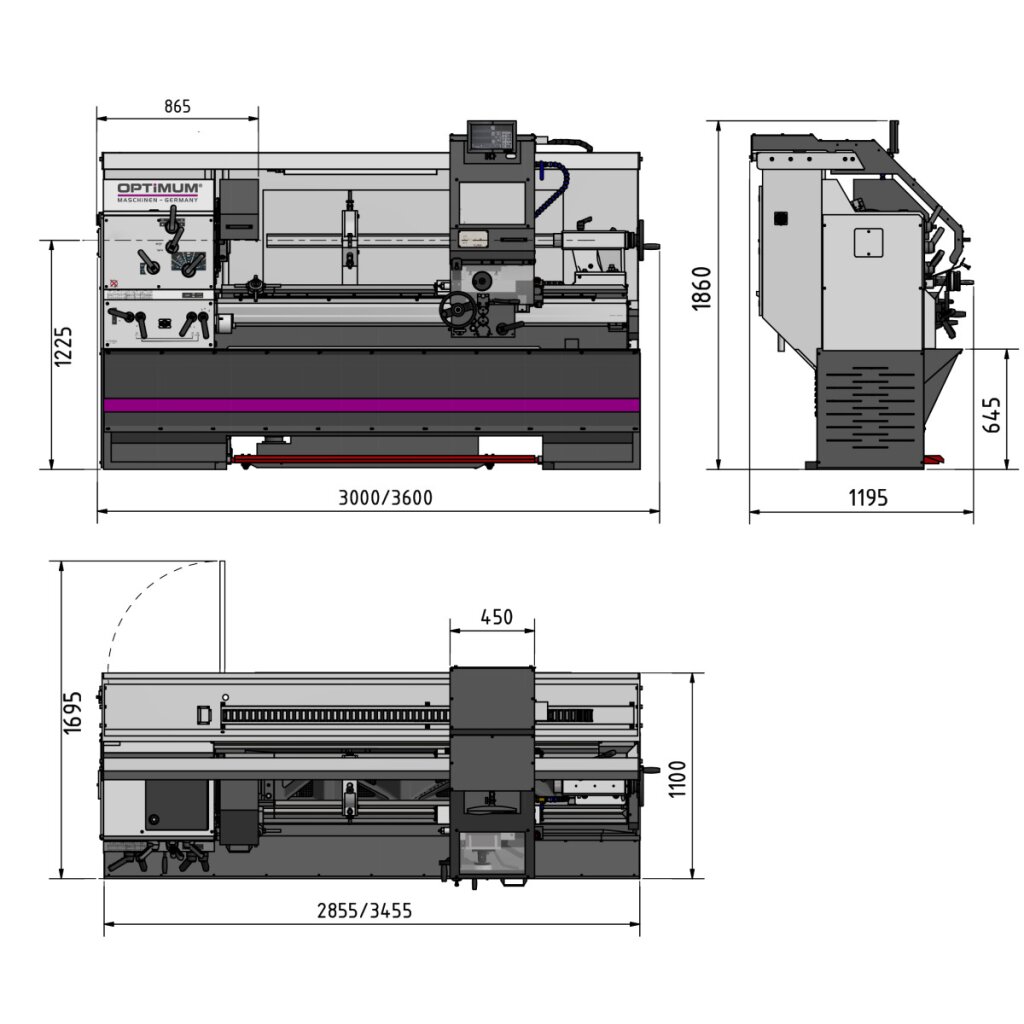

Abmessungen und Gewichte

• Länge (Produkt) ca.: 3550mm
• Breite/Tiefe (Produkt) ca.: 1200mm
• Höhe (Produkt) ca.: 1830mm
• Gewicht (Netto) ca.: 2800kg

Arbeitsbereiche

• Spitzenhöhe: 310mm
• Spitzenweite: 2200mm
• Umlaufdurchmesser über Maschinenbett: 620mm
• Umlaufdurchmesser über Planschlitten: 424mm
• Drehlänge in der Bettbrücke: 880mm
• Bettbreite: 350mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 12
• Drehzahlbereich: 40 – 1650min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 7,5kW
• Anschlussspannung: 400V
• Netzfrequenz: 50Hz

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrung/Stangendurchlass Durchmesser: 105mm
• Spindelkonus: Ø 113 (Kegel 1:20)mm

Reitstock

• Reitstockaufnahme: MK5
• Reitstock Pinolenhub: 180mm
• Reitstock Pinolendurchmesser: 72mm

Steigungen

• Steigung Metrisch: 0,5 – 15mm/U
• Anzahl der Steigungen Metrisch: 55
• Steigung Zoll: 60 – 2Gg/1"
• Anzahl der Steigungen Zoll: 55
• Steigung Diametral Pitch: 120 – 4Gg/π
• Anzahl der Steigungen Diametral Pitch: 55
• Steigung Modulgewinde: 0,25 – 7,5mm x π
• Anzahl der Steigungen Modulgewinde: 55

Verfahrweg

• Verfahrweg Oberschlitten: 170mm
• Verfahrweg Planschlitten: 350mm
• Verfahrweg Bettschlitten: 2000mm

Vorschub

• Vorschubbereich längs: 0,05 – 1,5mm/U
• Anzahl der Vorschübe längs: 55
• Vorschubbereich plan: 0,025 – 0,75mm/U
• Anzahl der Vorschübe plan: 55

Elektrischer Anschluss

• Gesamt Anschlusswert: 8,5kW

LIEFERUMFANG

• Dreibacken-Drehfutter
• Reduzierhülse MK 7/MK 5
• Feste Zentrierspitze MK 5 lang
• Feste Zentrierspitze MK 5 kurz
• Schnellwechsel-Stahlhalter SWH 5-B (TX 5216)
• Schnellwechsel-Stahlhalter SWH 7-C (TX 6222)
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel
• Bedienwerkzeug
