OPTIMUM Säulen-Getriebebohrmaschine mit Kreuztisch OPTIdrill DH 40CT

OPTIMUM Säulen-Getriebebohrmaschine mit Kreuztisch OPTIdrill DH 40CT

Die vielseitigen Maschinen zum Fräsen und Bohren.

• Schwere, massive Gussausführung
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Großer Drehzahlbereich von 95 - 3.200 min-1
• Zweistufiger Qualitäts-Industrieelektromotor

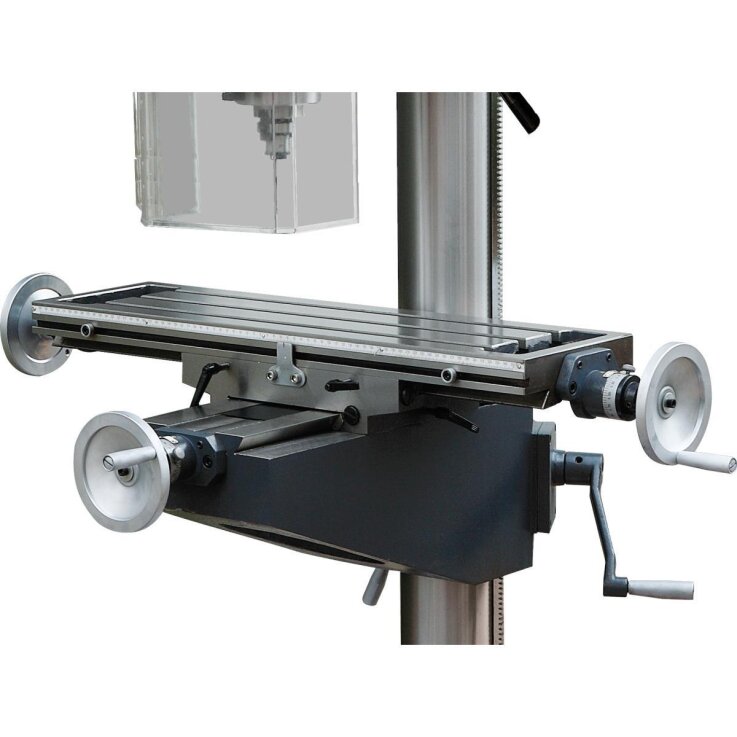

• Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
• Einstellbare Endanschläge am Kreuztisch
• Getriebekopf und Tisch können in der Höhe verstellt werden

TECHNISCHE DATEN

Allgemeine Informationen

• Anzugsstange: M 16

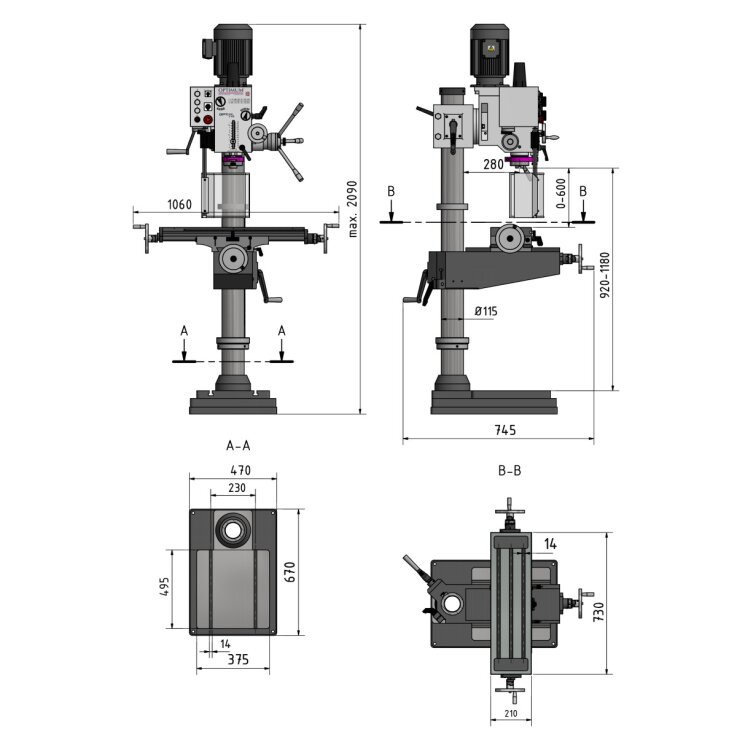

Abmessungen und Gewichte

• Säulendurchmesser: 115 mm
• Länge (Produkt) ca.: 1060 mm
• Breite/Tiefe (Produkt) ca.: 745 mm
• Höhe (Produkt) ca.: 2090 mm
• Gewicht (Netto) ca.: 370 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 32 mm
• Dauerbohrleistung Stahl (S235JR): 25 mm
• Gewindeschneiden Stahl (S235JR): M 16
• Schaftfräsergröße max.: 25 mm
• Messerkopfgröße max.: 76 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 730 mm
• Bohrtisch Arbeitsfläche Breite: 210 mm
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtisch T-Nuten Anzahl: 3
• Bohrtisch T-Nuten Abstand: 63 mm
• Traglast Bohrtisch: 50 kg
• Abstand Spindel - Bohrtisch max.: 600 mm

Drehzahlbereich

• Drehzahlbereich: 95 – 3200 min¯¹
• Anzahl der Drehzahlbereiche: 2 x 6 Stufen

Elektrische Daten

• Leistung Antriebsmotor: 1,1 / 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1180 mm
• Maschinenfuß Arbeitsfläche Länge: 495 mm
• Maschinenfuß Arbeitsfläche Breite: 375 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 230 mm
• Maschinenfuß Länge: 670 mm
• Maschinenfuß Breite: 470 mm

Spindel

• Pinolenhub: 120 mm
• Pinolendurchmesser: 75 mm
• Spindelaufnahme: MK 4
• Ausladung: 280 mm
• Bohrkopf Drehung: 360 °

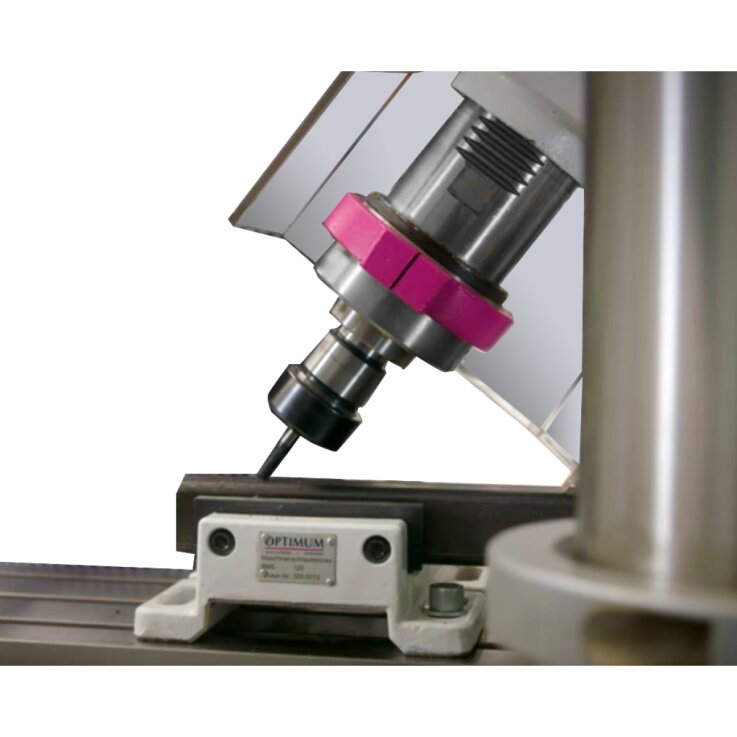

• Bohrkopf Neigung: 45 °
• Pinolenvorschub: manuell
• Bohrkopf Höhenverstellung: 260 mm

Verfahrweg

• Verfahrweg X-Achse manuell: 480 mm
• Verfahrweg Y-Achse manuell: 180 mm
• Verfahrweg Z-Achse manuell: 560 mm

Lieferumfang

• Zahnkranzbohrfutter 1 - 13 mm / B 16
• T-Nutensteine
• Adapter MK 4-MK 3
• Aufnahmedorn MK 4 / B16
• Bedienwerkzeug
