OPTIMUM Säulenbohrmaschine OPTIdrill DH 40BV

OPTIMUM Säulenbohrmaschine OPTIdrill DH 40BV

Mit stufenlosem mechanischen Getriebe von Berges.

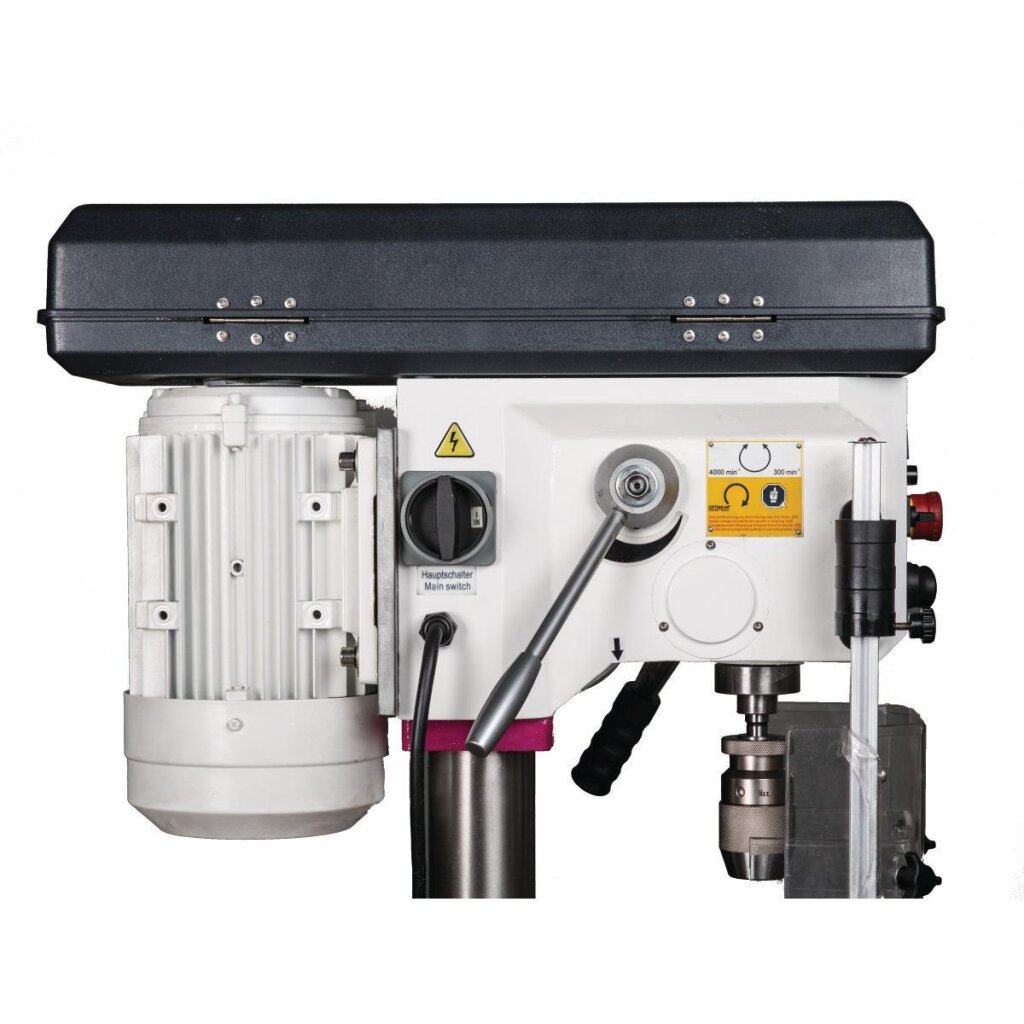

• Laufruhiger und leistungsstarker Elektromotor
• Zwei Geschwindigkeitsstufen
• Rechts-/Linkslauf

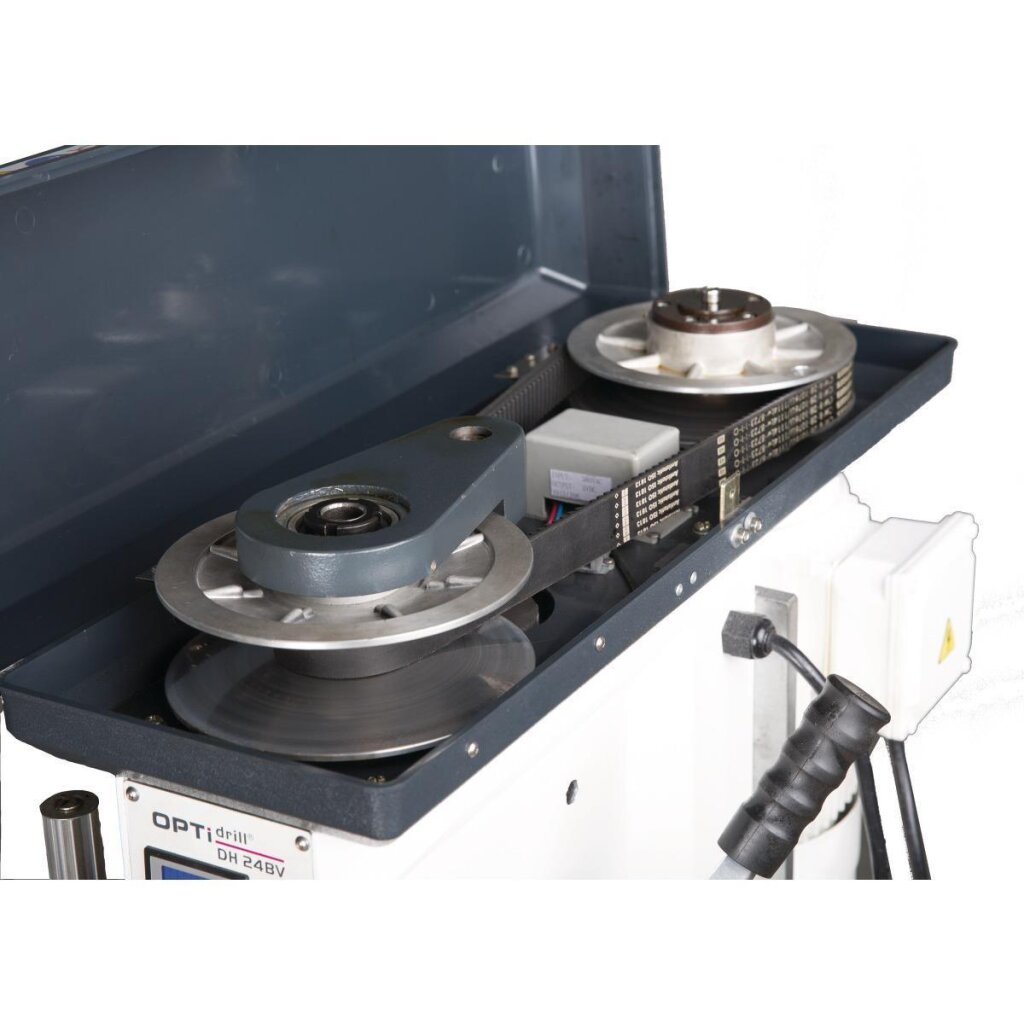

• Keilriemenabdeckung mit Sicherheitsschalter
• Digitale Drehzahlanzeige im Gehäuse integriert
• Hochwertiges Schnellspannbohrfutter serienmäßig
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar mit umlaufender Kühlwasserrinne
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert rückseitig stark verrippt
• Grundplatte durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar

Ab DH 28BV

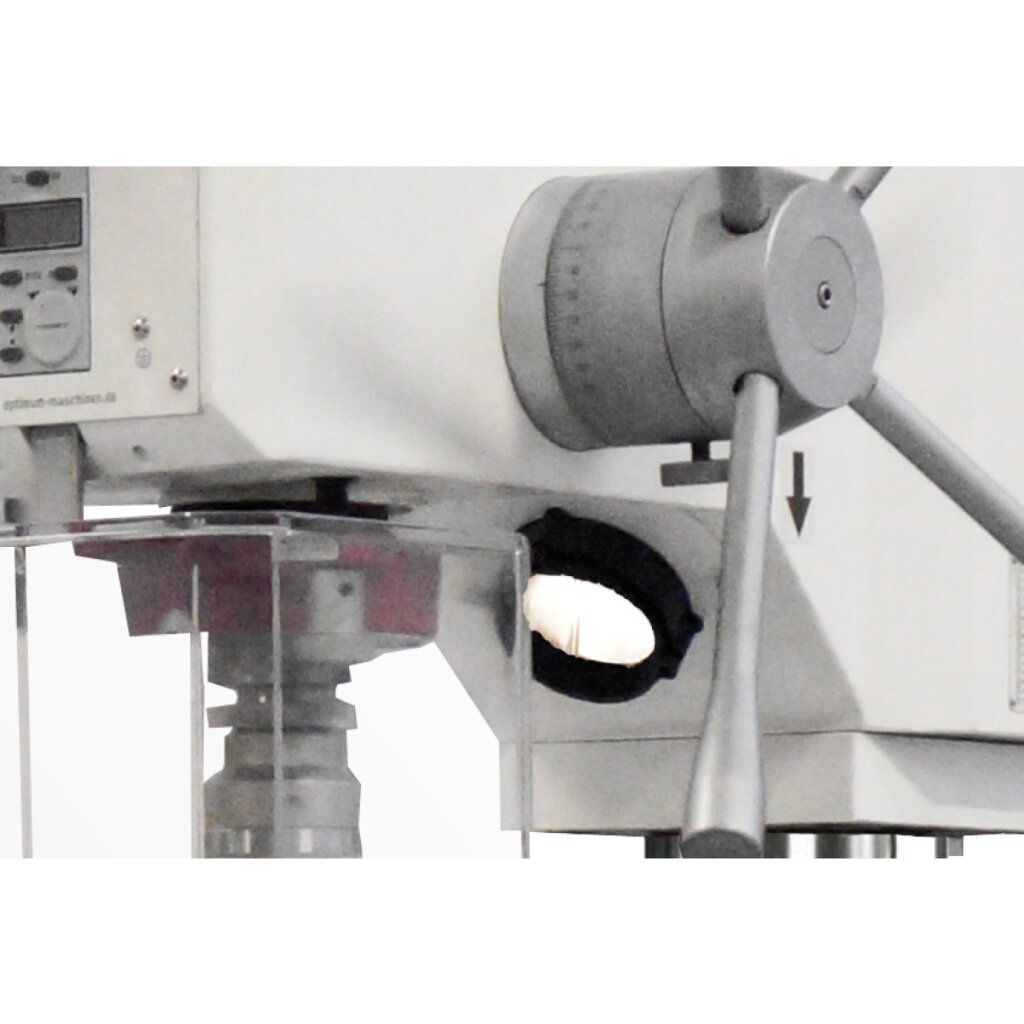

• Leichter Werkzeugwechsel durch integrierten Austreiber
• Pinolenhebel aus Stahl

DH 40BV

• Digitaler Tiefenmesser
• Vorgelege-Getriebe ermöglicht ein weit höheres Drehmoment

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 115 mm
• Länge (Produkt) ca.: 920 mm
• Breite/Tiefe (Produkt) ca.: 680 mm
• Höhe (Produkt) ca.: 1895 mm
• Gewicht (Netto) ca.: 275 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 40 mm
• Dauerbohrleistung Stahl (S235JR): 32 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 420 mm
• Bohrtisch Arbeitsfläche Breite: 400 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtischdrehung: 360 °
• Abstand Spindel - Bohrtisch max.: 790 mm

Drehzahlbereich

• Drehzahlbereich: 150 – 2000 min¯¹
• Anzahl der Drehzahlbereiche: 2 Stufen
• Steuerung der Drehzahlregelung: manuell

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1275 mm
• Maschinenfuß Arbeitsfläche Länge: 390 mm
• Maschinenfuß Arbeitsfläche Breite: 400 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 150 mm

Spindel

• Pinolenhub: 160 mm
• Spindelaufnahme: MK 4
• Ausladung: 285 mm

Motor(en)

• Antriebsleistung Spindelmotor: 1,50 / 2,20 kW
• Anzahl der Leistungsstufen Spindelmotor: 2Stufen

Lieferumfang

• OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
• Morsekonus MK 4/B16
• T-Nutensteine
