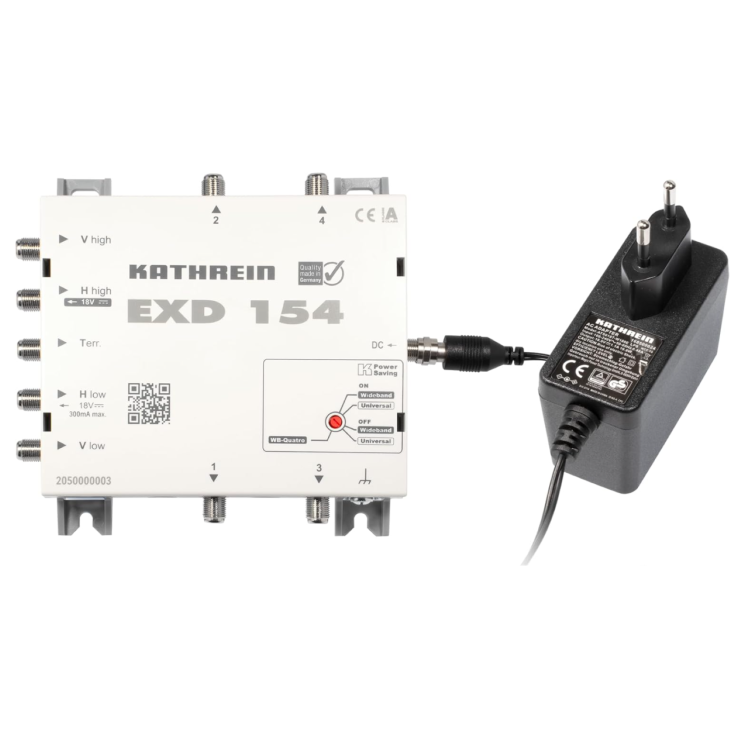

KATHREIN EXD 154 Digitaler Wideband-Multischalter

KATHREIN EXD 154 Digitaler Wideband-Multischalter

Der KATHREIN EXD 154 ist ein Wideband-Multischalter, der für den Empfang von Signalen im Frequenzbereich von 950 MHz bis 2150 MHz ausgelegt ist. Das bedeutet, dass er für den Empfang von High-Definition- und Ultra-High-Definition-Signalen geeignet ist, die von modernen Satelliten- und terrestrischen Übertragungssystemen ausgestrahlt werden. Darüber hinaus verfügt der Multischalter über einen integrierten Verstärker, der das Signal verstärkt und sicherstellt, dass es auf allen angeschlossenen Endgeräten gleichmäßig und in bester Qualität ankommt.

• Universeller Multischalter mit automatischer Betriebsarterkennung. An jedem Anschluss kann ein Standard-TV oder je 16 Empfänger im Einkabelmodus betrieben werden.
• Alle Signalisierungsarten werden unterstützt und automatisch erkannt: 14/18 V, 0/22 kHz (Legacy), DiSEqC™ 1.0, Einkabelstandards nach EN 50494, sowie der erweiterte Befehlssatz nach EN 50607 (SCD2 oder auch JESS); Zusätzlich ist die Verwendung von PIN-Codes im Einkabelbetrieb möglich.

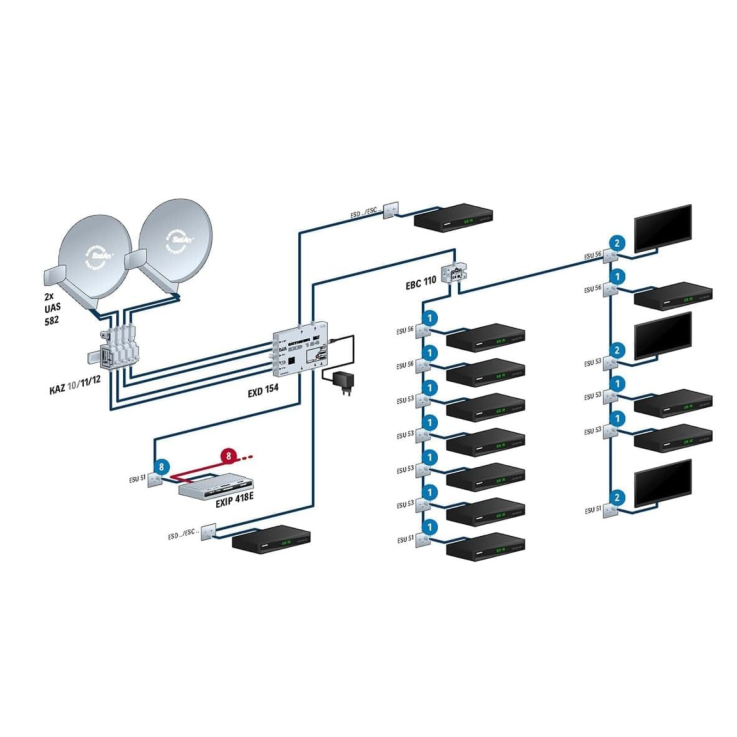

• Neueste IC Technology mit Fullband Capturing sorgen für beste Signalqualität. Die Eingänge sind breitbandig und können auch mit Wideband-LNB (z. B: UAS 582) betrieben werden. Somit ist eine Multifeedanlage realisierbar; (Für zwei LNB muss der TV entweder DiSEqC™ oder den Einkabelstandard unterstützen).
• Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF Signale und somit für mehr Reserve in der Verteilung.
• Sind alle TV/Receiver ausgeschaltet verbraucht der Multischalter keinen Strom mehr. Ist Kathrein Powersaving aktiviert wird zusätzlich das oder die LNB abgeschaltet.
• Das integrierte Netzteil zur Versorgung der LNB ist hocheffizient und kurzschlussfest.

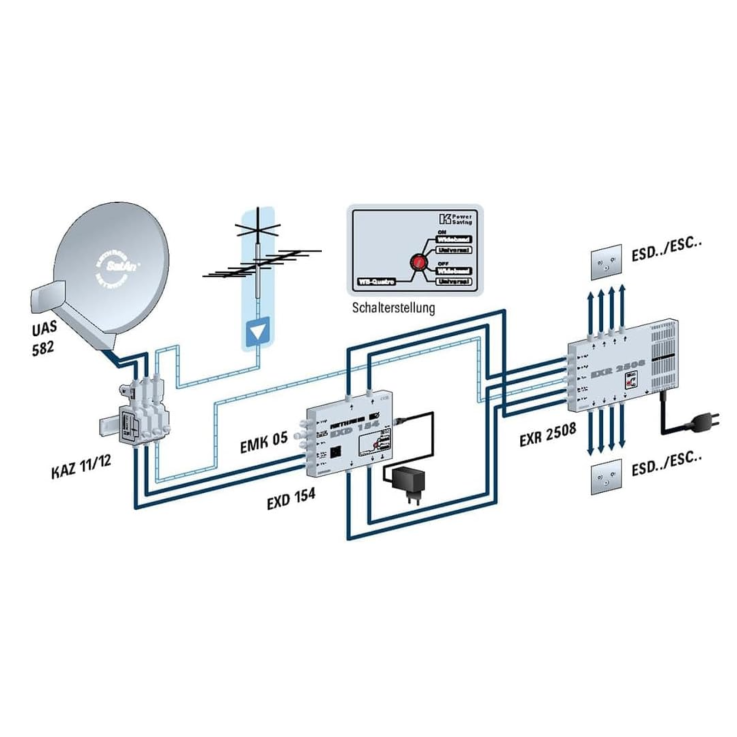

• Wideband zu Quatro Mode: Hier werden die beiden Eingänge des Wideband- LNB fest auf die vier Ausgänge des Multischalters umgesetzt. Die Ausgänge des EXD 154 verhalten sich wie ein Quatro- LNB, sodass ein weiterer Standardmultischalter angeschlossen werden kann.
• Für die Innenmontage

Technische Daten

• Teilnehmeranschlüsse: 4 x Legacy oder je 16 UB
• Eingänge: 1 x terrestrisch / 4 x Sat-ZF
• Frequenzbereich terrestrisch: 5-862 MHz
• Frequenzbereich Sat: 300-2350 MHz
• Ausgangspegel Sat (AGC): 90 dB
• Eingangspegel Sat: 60 – 90 dBµV
• Entkopplung horizontal → vertikal: 30 dB
• Anschlussdämpfung (terrestrisch): 9 dB
• Teilnehmer-Frequenz/Userband: Frequenzzuordnung der verschiedenen UBs in den Modi A und B siehe Anwendungshinweis
• Max. Stromaufnahme über den Teilnehmeranschluss: 25 mA
• Max. zul. Spannung am Teilnehmeranschluss: 19 V
• Max. zul. Fernspeisestrom (Eingang "horiz. low"): 300 (2 x 150 bei Wideband) mA
• Max. Versorgungsspannung am DC-Anschluss: 18,6 V
• Schutzart: IP 30
• Anschlüsse: F-Connectoren
• Zul. Umgebungstemperatur: -20 bis +40 °C
