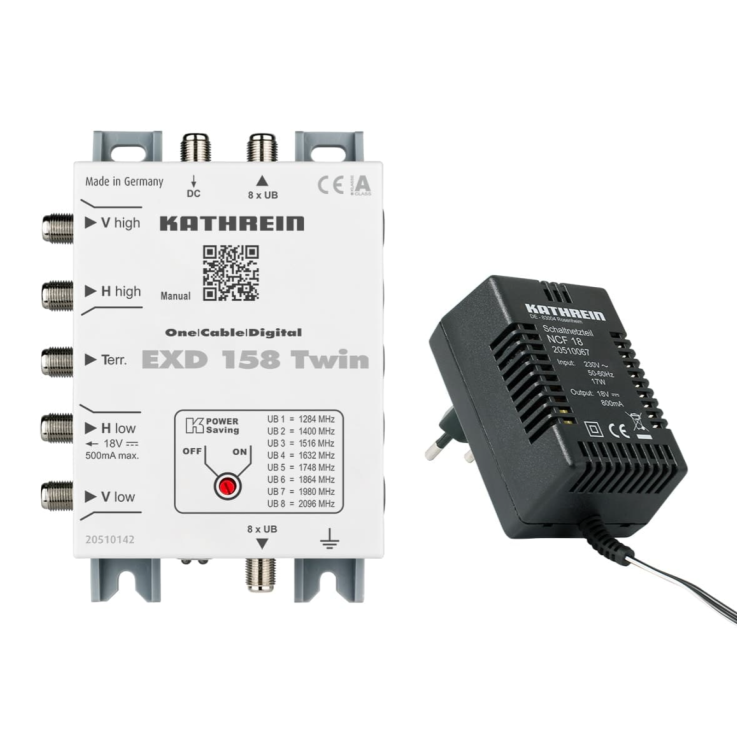

KATHREIN EXD 158 Twin Einkabel-Multischalter

KATHREIN EXD 158 Twin Einkabel-Multischalter

Dieser Multischalter ist speziell für den Einsatz mit Twin-LNBs entwickelt worden und ermöglicht den Anschluss von bis zu acht Teilnehmern an eine einzige Satellitenanlage. Mit diesem Multischalter können Sie nicht nur Ihre Satellitenanlage optimieren, sondern auch die Anzahl der benötigten Kabel reduzieren.

Der KATHREIN EXD 158 Twin Einkabel-Multischalter ist äußerst robust und langlebig. Er ist aus hochwertigen Materialien gefertigt und verfügt über eine ausgezeichnete Verarbeitungsqualität. Der Multischalter bietet eine hervorragende Signalqualität und garantiert eine zuverlässige Übertragung von Satellitensignalen.

• Kaskadierbare Twin-Multischalter
• Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen
• Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt
• Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
• Multi-Tunergeräte können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
• PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
• Es können bis zu acht Multischalter kaskadiert werden
• Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist
• LED als Installationshilfe und zur Fehlersuche
• QR-Code für Gebrauchsanleitung
• Für die Innenmontage
• Einkabel-Multischalter für bis zu 2 x 8 Userbänder und externes Netzteil für die LNB-Versorgung
• "Kathrein-Power-Saving" mit Drehschalter wähl- und abschaltbar
• NCF 18: Hocheffizientes, kurzschlussfestes Schaltnetzteil gemäß ERP-Richtlinie

Technische Daten

• Teilnehmeranschlüsse: 2 x 8
• Eingänge: 1 x terrestrisch/4 x Sat-ZF
• Anschlussdämpfung (terrestrisch): 11 dB
• Entkopplung horizontal → vertikal: 30 dB
• Zulässiger Eingangsspannungsbereich: 207 – 253 V
• Eingangsnennspannung: 230 V (47 – 63 Hz)
• Eingangsnennleistung bei 0- | 150- | 500-mA-Last ¹): 5,4 W | 8,7 W | 15,5 W
• Max. zulässiger Fernspeisestrom (Eingang "horiz. low"): 500 mA
• Schutzklasse | Schutzart: II (schutzisoliert) | IP 30
• Max. Stromaufnahme über den Teilnehmeranschluss: 20 mA
• Eingangspegel Sat: 60 – 90 dBµV
• Frequenzbereich: 5 – 862 MHz | 950 – 2150 MHz
• Zulässige Versorgungsspannung am Teilnehmer-Ausgang: 12 – 14 V
• Ausgangspegel Sat (AGC): 94 dBµV
• Spannung sekundär (Eingang "horiz. low"): 18 V
• Teilnehmer-Frequenz/Userband-Adresse Receiver 1 Receiver 2 Receiver 3 Receiver 4 Receiver 5 Receiver 6 Receiver 7 Receiver 8: 1284/1 1400/2 1516/3 1632/4 1748/5 1864/6 1980/7 2096/8 MHz
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
