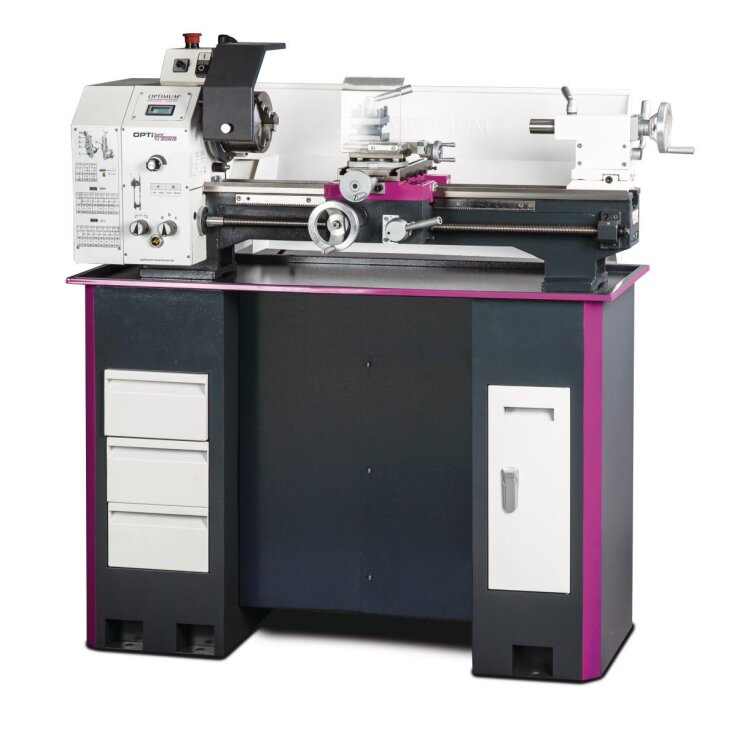

OPTIMUM Leitspindeldrehmaschine OPTIturn TU 2506VB

OPTIMUM Leitspindeldrehmaschine OPTIturn TU 2506VB

Leitspindeldrehmaschinen mit Vorschubgetriebe und elektronisch regelbarer Drehzahl für den anspruchsvollen Anwender.

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
• Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leitspindel in zwei Sinterlagern gelagert
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Oberschlitten auf Planschlitten verschiebbar
• Spanschutz am Oberschlitten
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Not-Halt-Schlagschalter
• Vierfach-Stahlhalter
• Dreibacken-Drehfutter im Standardlieferumfang
• Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

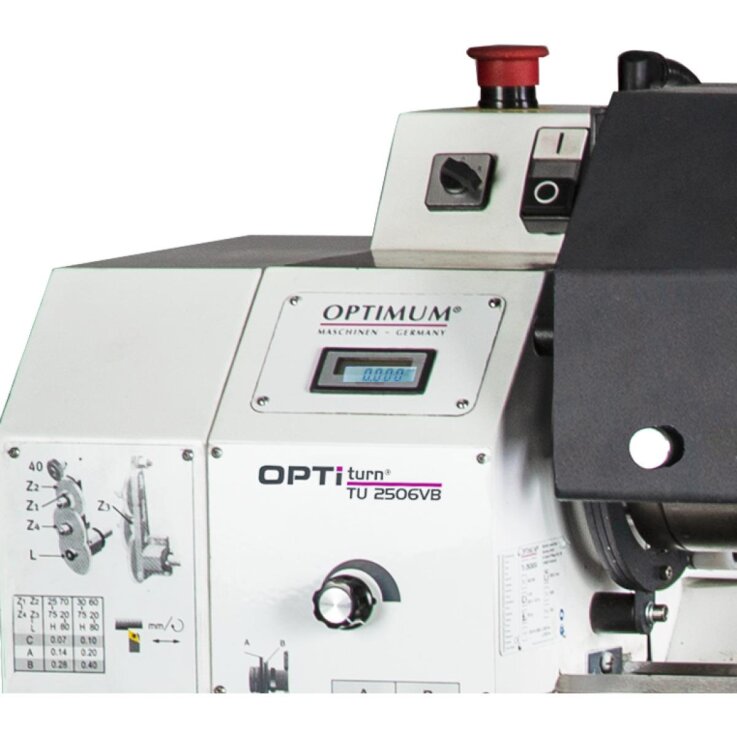

• TU 2506VB: Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige

TECHNISCHE DATEN

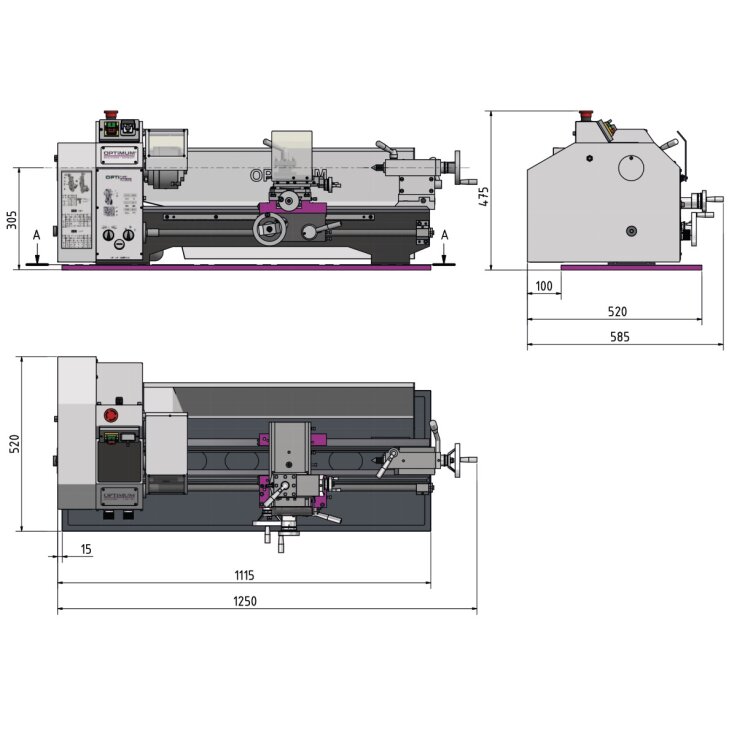

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1250 mm
• Breite/Tiefe (Produkt) ca.: 650 mm
• Höhe (Produkt) ca.: 420 mm
• Gewicht (Netto) ca.: 132 kg

Arbeitsbereiche

• Spitzenhöhe: 125 mm
• Spitzenweite: 550 mm
• Umlaufdurchmesser über Maschinenbett: 246 mm
• Umlaufdurchmesser über Planschlitten: 149 mm
• Bettbreite: 134 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 2 Stufen
• Steuerung der Drehzahlregelung: elektronisch regelbar
• Drehzahlbereich: 50 – 2500 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 1,1 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Kurzkegel
• Spindelbohrung/Stangendurchlass Durchmesser: 26 mm
• Spindelkonus: MK 4
• Stahlhalter Aufnahmehöhe max.: 12 mm

Reitstock

• Reitstockaufnahme: MK 2
• Reitstock Pinolenhub: 65 mm
• Reitstock Pinolendurchmesser: 30 mm

Steigungen

• Steigung Metrisch: 0,2 – 4 mm/U
• Anzahl der Steigungen Metrisch: 21
• Steigung Zoll: 56 – 8 Gg/1"
• Anzahl der Steigungen Zoll: 21

Verfahrweg

• Verfahrweg Oberschlitten: 70 mm
• Verfahrweg Planschlitten: 110 mm
• Verfahrweg Bettschlitten: 550 mm

Vorschub

• Vorschubbereich längs: 0,07 – 0,4 mm/U
• Anzahl der Vorschübe längs: 6

Lieferumfang

• Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
• Nicht mitlaufende Zentrierspitzen MK2 und MK4
• Vierfach-Stahlhalter 12 mm
• HSS Drehmeißel
• Spritzwand
• Spänewanne
• Wechselzahnräder-Satz
• Bedienwerkzeug
