Beschreibung

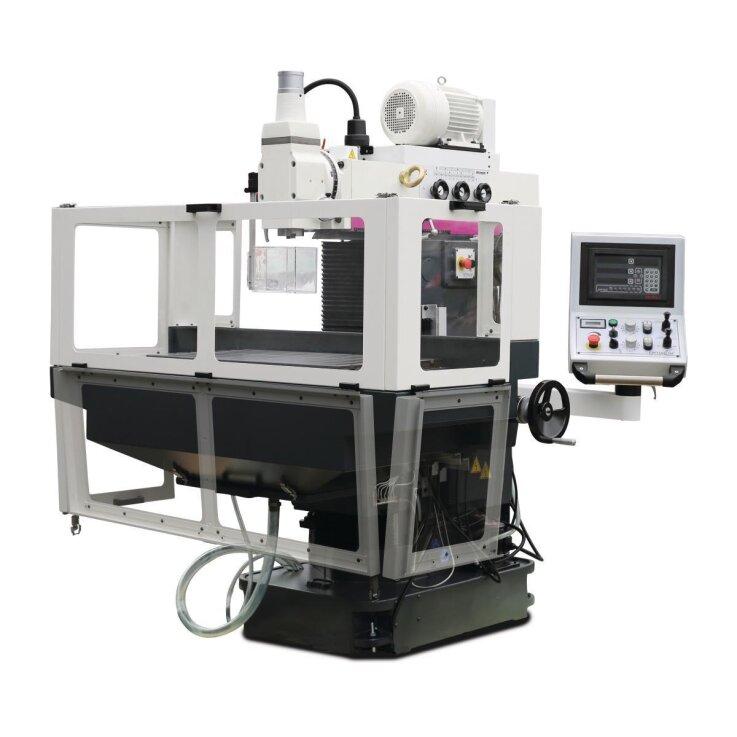

OPTIMUM Werkzeugfräsmaschine OPTImill MZ 4S
Mit digitaler 3-Achsen-Positionsanzeige DP 700 von NEWALL. Mit Inverterantrieb der Vorschubachsen steuerbar über das Bedienpanel.
- Vielseitiger Anwendungsbereich
- Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
- Automatischer Vorschub in X-, Y- und Z-Achse, über einen elektronischen Joystick am Bedienpanel stufenlos einstellbar
- Elektrische Vorschubendabschaltung

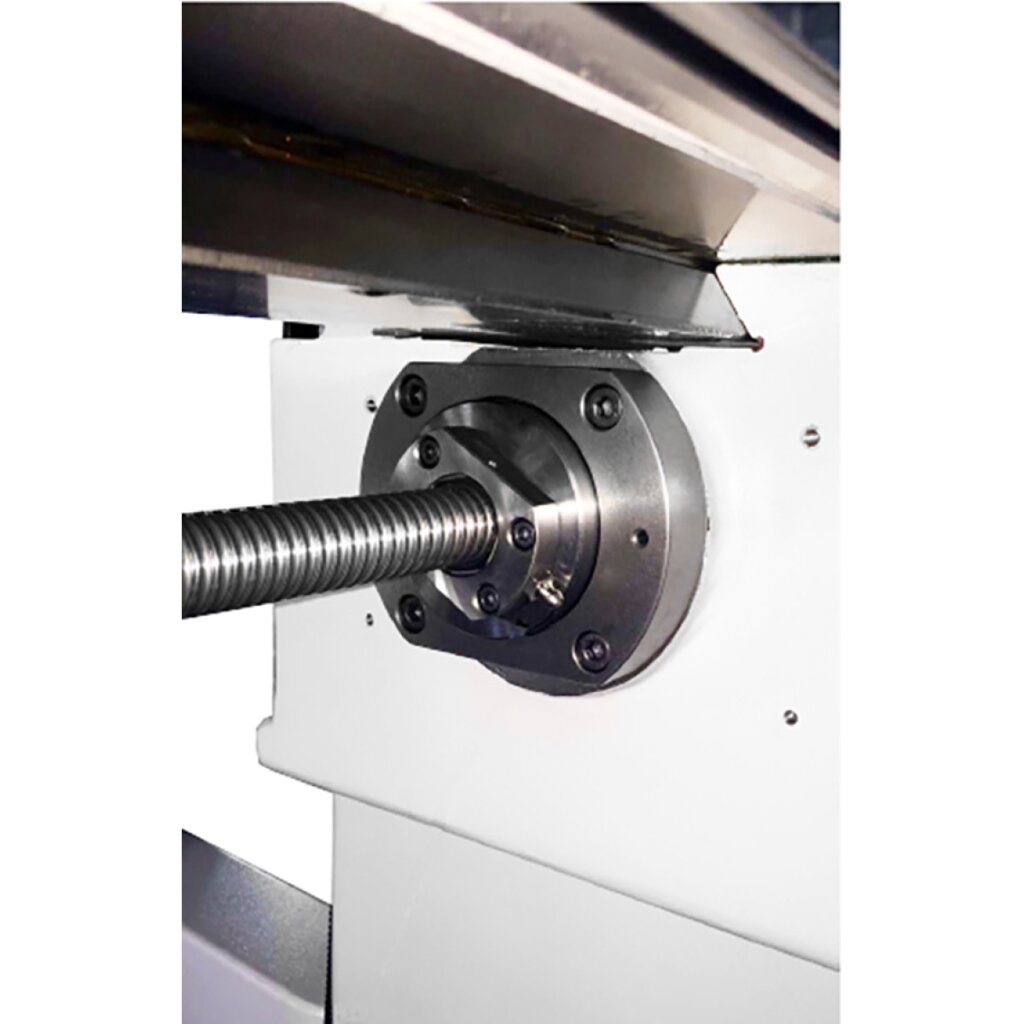

- Kugelumlaufspindel in allen Achsen
- Zentral und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1610 mm
- Breite/Tiefe (Produkt) ca.: 1825 mm
- Höhe (Produkt) ca.: 1885 mm
- Gewicht (Netto) ca.: 1890 kg
Bohr-Fräsleistung
- Messerkopfgröße max.: 100 mm
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 28 mm
- Schaftfräsergröße max.: 25 mm
Elektrische Daten
- Leistung Antriebsmotor: 3,75 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 900 mm
- Horizontalfrästisch Breite: 500 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.: 75 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 400 mm
- Horizontalfrästisch T-Nuten Größe: 14 mm
- Horizontalfrästisch T-Nuten Anzahl: 7
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Abstand Horizontalspindel - Horizontalfrästisch min.: 130 mm
- Abstand Horizontalspindel - Horizontalfrästisch max.: 390 mm
- Horizontalfrästisch Traglast max.: 360 kg
Frästisch vertikal
- Vertikalfrästisch Länge: 1200 mm
- Vertikalfrästisch Breite: 250 mm
- Vertikalfrästisch T-Nuten Größe: 14 mm
- Vertikalfrästisch T-Nuten Anzahl: 3
- Vertikalfrästisch T-Nuten Abstand: 63 mm
Kühlschmiermittelsystem
- Kühlmittelpumpe(n) Antriebsleistung: 95 W
Verfahrweg
- Verfahrweg X-Achse manuell: 600 mm
- Verfahrweg Y-Achse manuell: 480 mm
- Verfahrweg Z-Achse manuell: 390 mm
- Verfahrweg X-Achse automatisch: ca. 510 mm
- Verfahrweg Y-Achse automatisch: ca. 440 mm
- Verfahrweg Z-Achse automatisch: 345 mm
Vertikalspindel
- Vertikalspindel Ausladung: 185 mm
- Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
- Vertikalspindel Drehzahlbereich: 30 – 2550 min¯¹
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90 °
- Vertikalspindel Anzahl der Drehzahlbereiche: 18 Stufen
- Vertikalspindel Anzugsstange: M 16
- Vertikalspindel Pinolenhub: 120 mm
Vorschub Geschwindigkeit
- Vorschub Geschwindigkeit X-Achse: 10 – 600 mm/min
- Vorschub Geschwindigkeit Y-Achse: 10 – 600 mm/min
- Vorschub Geschwindigkeit Z-Achse: 10 – 600 mm/min
Elektrischer Anschluss
- Gesamt Anschlusswert: 5,4 kW
Motor(en)
- Eilgang X-Achse Leistung Antriebsmotor: 0,75 kW
- Eilgang Y-Achse Leistung Antriebsmotor: 0,75 kW
- Eilgang Z-Achse Leistung Antriebsmotor: 0,75 kW
Lieferumfang
- Adapter ISO 40/MK3
- Aufnahme MK1 und MK 2
- Frässpindel Horizontalfräsen Ø 27 mm
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030187 |
GTIN: | 4030635041488 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Metallbearbeitungsmaschinen: | Fräsmaschine |
Artikelgewicht: | 1.450,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 173,00 × 194,00 × 215,00 cm |
