Beschreibung
OPTIMUM Mechanikerdrehmaschine OPTIturn TH 4010D
Komplett ausgestattet und mit digitaler Positionsanzeige DPA 21.
Überzeugend in Präzision und Leistung.
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Verstellbereich Oberschlitten ± 90°
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Hauptspindel im Ölbad laufend
- Abschließbarer Hauptschalter
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse

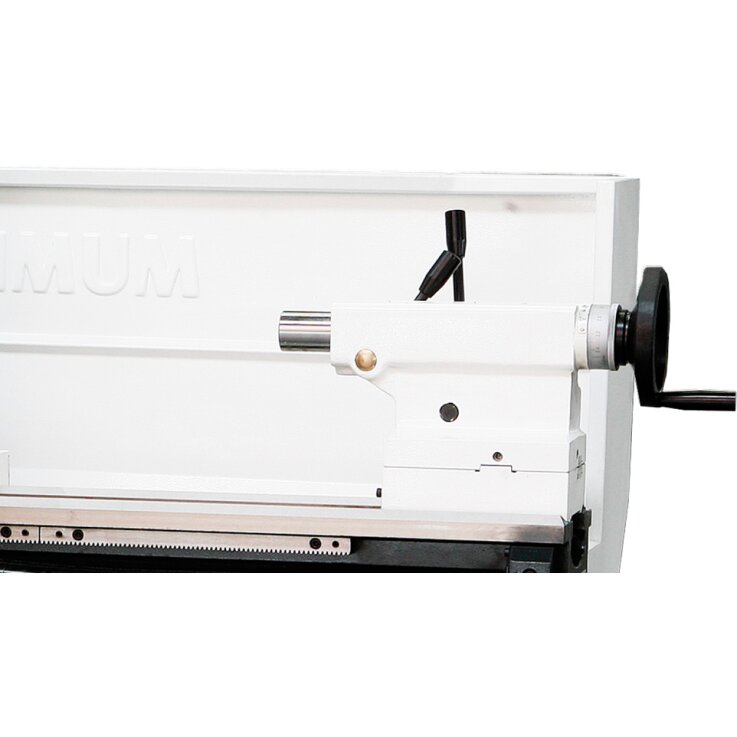

- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Herausziehbare Spänewanne mit Führungsschienen
- Not-Halt Einrichtung mit Fußbetätigung
- Maschinenunterbau mit 3 Blenden (keine Fächer)
- Kühlmitteleinrichtung
- LED Maschinenlampe im Späneschutz
TH 4010 / TH 4010D:
- Motorschutzschalter
TH 4010D / TH 4010V:

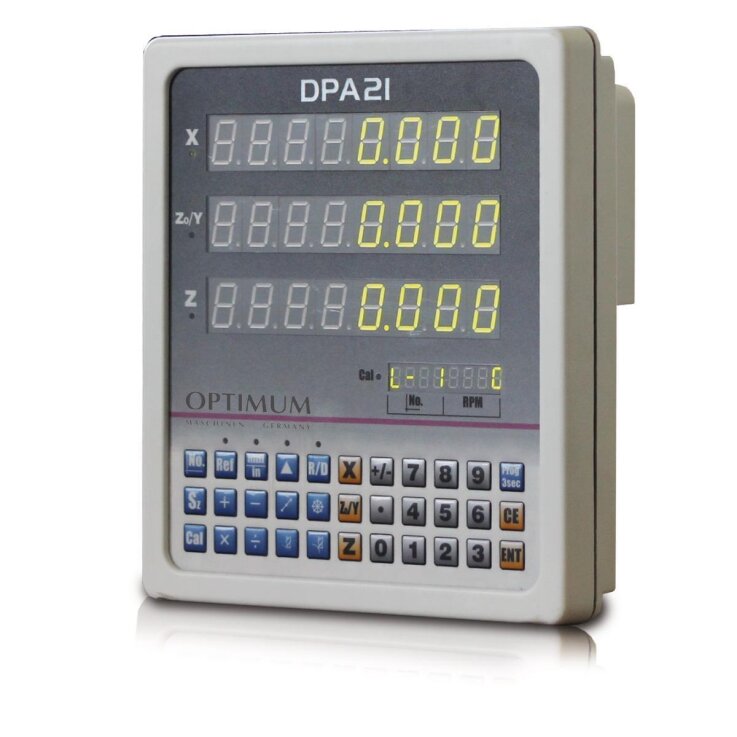

- Digitale Positionsanzeige DPA21
- Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
- Glasmaßstäbe
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1920 mm
- Breite/Tiefe (Produkt) ca.: 740 mm
- Höhe (Produkt) ca.: 1555 mm
- Gewicht (Netto) ca.: 737 kg
Arbeitsbereiche
- Spitzenhöhe: 205 mm
- Spitzenweite: 1000 mm
- Umlaufdurchmesser über Maschinenbett :410 mm
- Umlaufdurchmesser über Planschlitten: 255 mm
- Bettbreite: 206 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 16
- Drehzahlbereich: 45 – 1800 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 2,4 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 5
- Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
- Spindelkonus: MK 6
- Stahlhalter Aufnahmehöhe max.: 16 mm
Reitstock
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 130 mm
- Reitstock Pinolendurchmesser: 45 mm
Steigungen
- Steigung Metrisch: 0,4 – 7 mm/U
- Anzahl der Steigungen Metrisch: 42
- Steigung Zoll: 70 – 4 Gg/1"
- Anzahl der Steigungen Zoll: 42
Verfahrweg
- Verfahrweg X-Achse: 100 mm
- Verfahrweg Y-Achse: 195 mm
Vorschub
- Vorschubbereich längs: 0,043 – 0,653 mm/U
- Anzahl der Vorschübe längs: 48
- Vorschubbereich plan: 0,015 – 0,206 mm/U
- Anzahl der Vorschübe plan: 48
Werkzeugspannung
- Werkzeughalter Aufnahmegröße: 16 mm
Lieferumfang
- Feststehende Lünette Durchlass Ø 5 - 85 mm
- Mitlaufende Lünette Durchlass Ø 5 - 65 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 3
- Feste Zentrierspitzen MK 3
- Feste Zentrierspitze MK 3, legiert
- Wechselräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
TH 4010 / TH 4010D
- Vierfach-Stahlhalter 16 mm
TH 4010V
- Schnellwechsel-Stahlhalter 3-E
- Stahlhalter 20 x 100 Typ D für Vierkantmeißel
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030211 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 400 V |
Hersteller: | Optimum |
Anzahl der Drehzahlbereiche: | 16 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 45 – 1800min¯¹ |
Artikelgewicht: | 700,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 195,00 × 75,00 × 156,00 cm |
