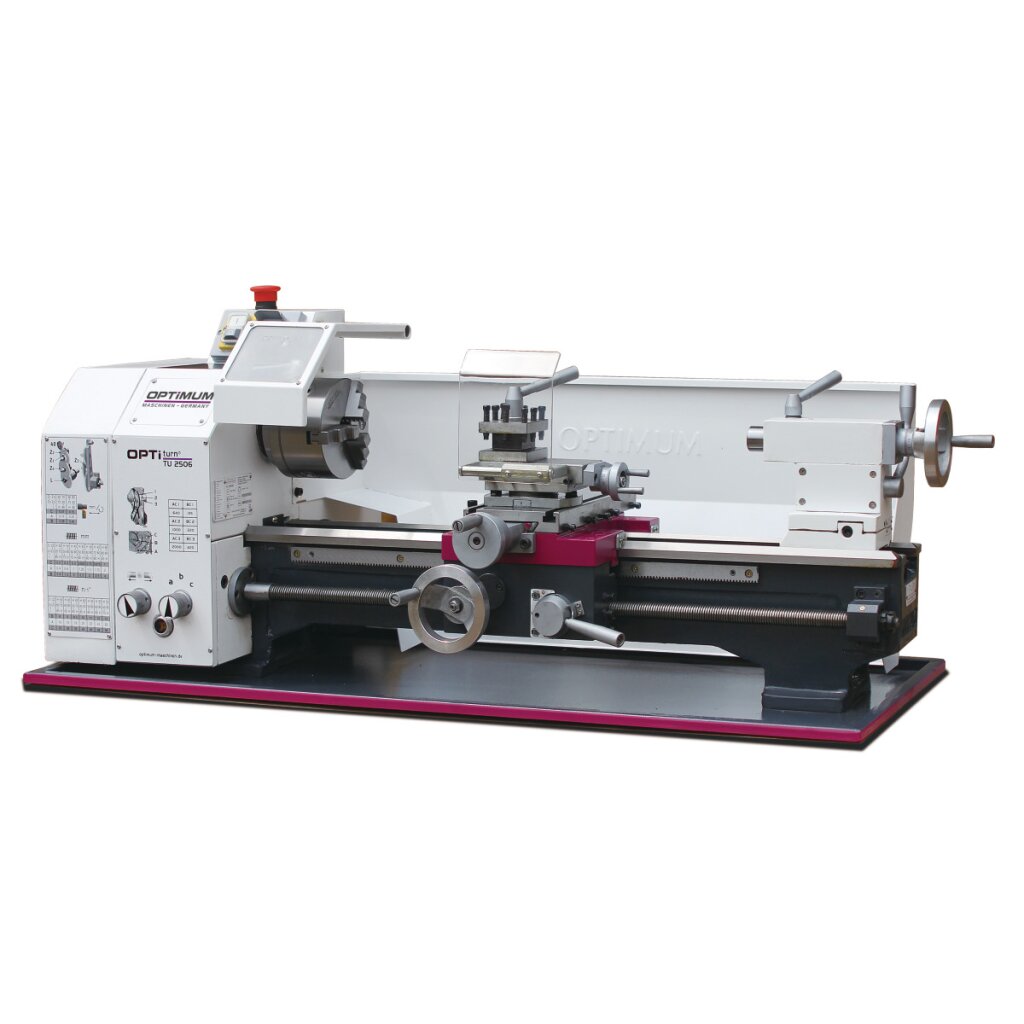

OPTIMUM Leitspindeldrehmaschine OPTIturn TU 2506 (400 V)

OPTIMUM Leitspindeldrehmaschine OPTIturn TU 2506 (400 V)

Leitspindeldrehmaschine mit Vorschubgetriebe für den anspruchsvollen Anwender.

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
• Drucklager
• Kegelrollenlager in P5 Qualität
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Oberschlitten auf Planschlitten verschiebbar
• Spanschutz am Oberschlitten

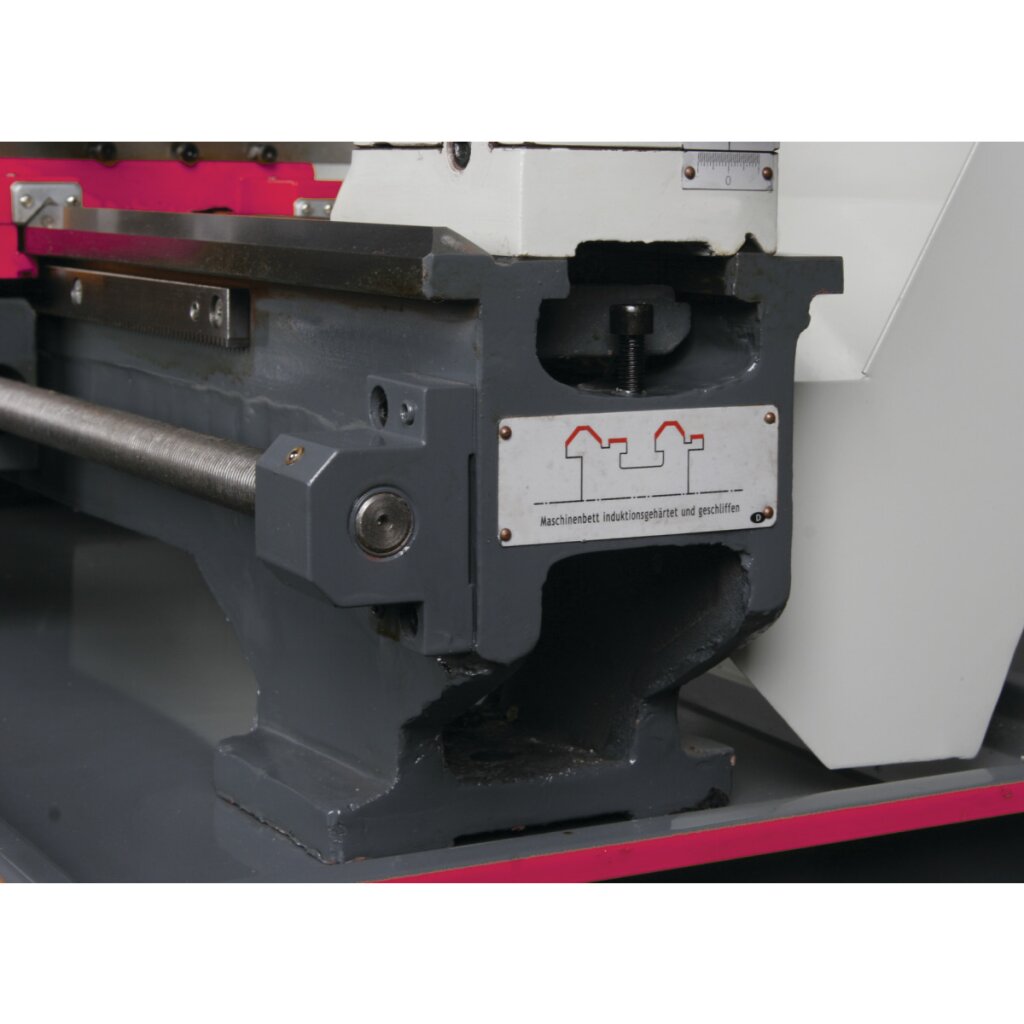

• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

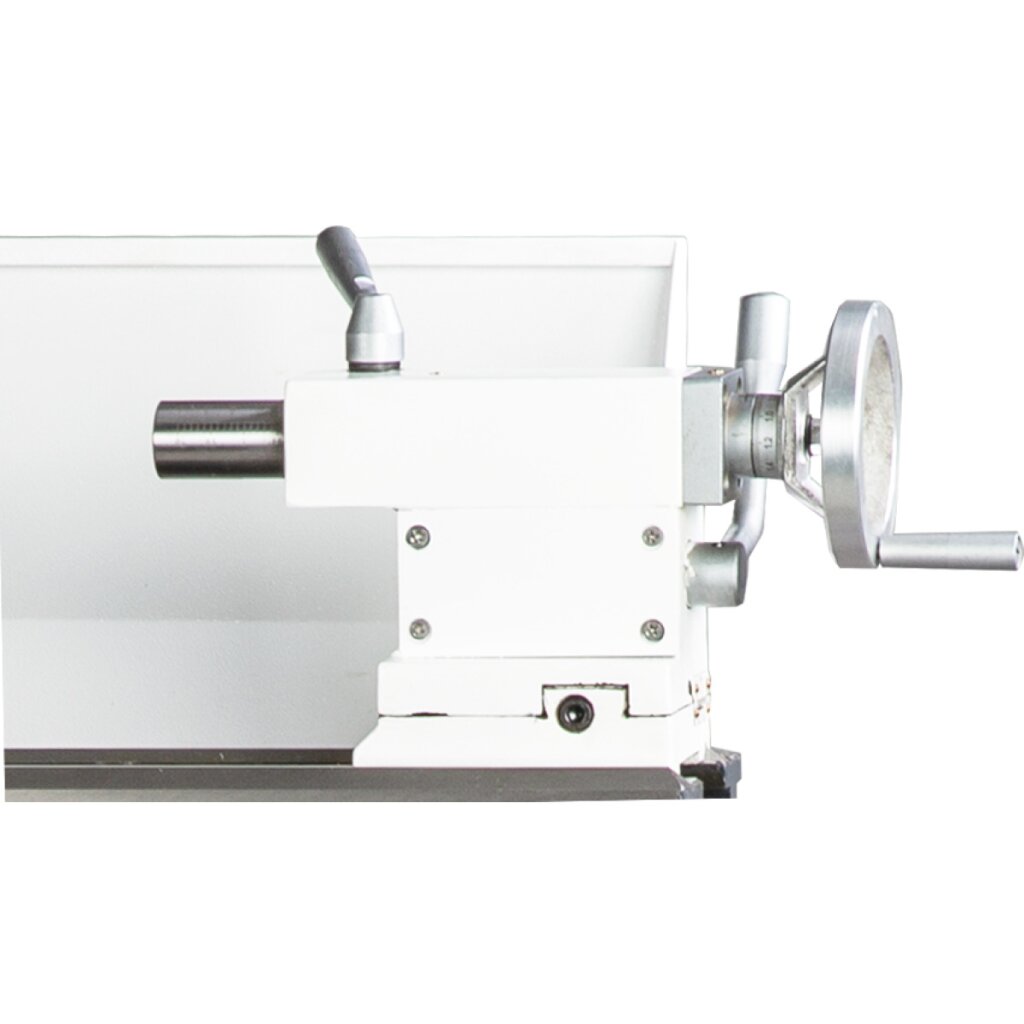

• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Not-Halt-Schlagschalter
• Vierfach-Stahlhalter
• Dreibacken-Drehfutter im Standardlieferumfang
• Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

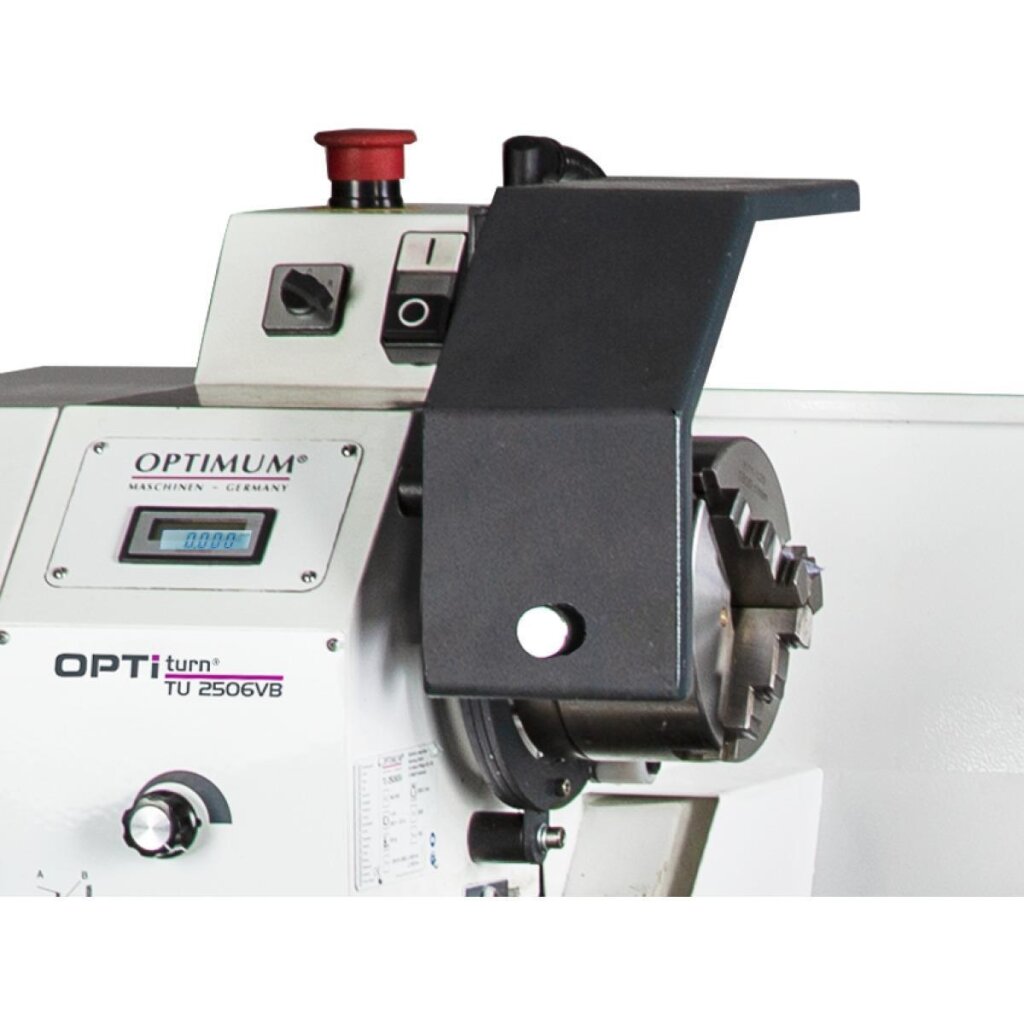

• TU 2506VB: Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige

TECHNISCHE DATEN

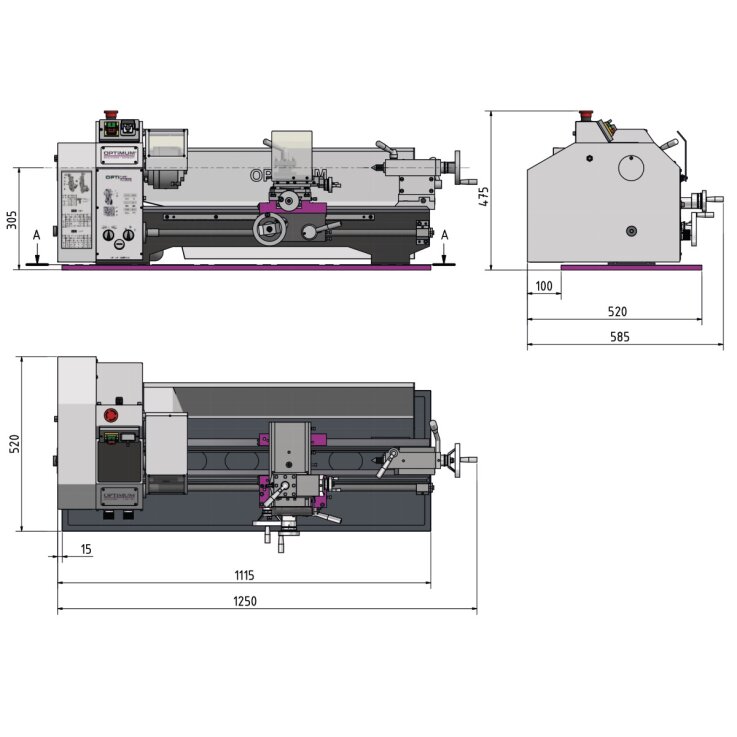

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1250 mm
• Breite/Tiefe (Produkt) ca.: 585 mm
• Höhe (Produkt) ca.: 475 mm
• Gewicht (Netto) ca.: 138 kg

Arbeitsbereiche

• Spitzenhöhe: 125 mm
• Spitzenweite: 550 mm
• Umlaufdurchmesser über Maschinenbett: 246 mm
• Umlaufdurchmesser über Planschlitten: 149 mm
• Bettbreite: 134 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 6 Stufen
• Drehzahlbereich1: 25 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 0,75 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: kurzkegel
• Spindelbohrung/Stangendurchlass Durchmesser: 26 mm
• Spindelkonus: MK 4
• Stahlhalter Aufnahmehöhe max.: 12 mm

Reitstock

• Reitstockaufnahme: MK 2
• Reitstock Pinolenhub: 65 mm
• Reitstock Pinolendurchmesser: 30 mm

Steigungen

• Steigung Metrisch: 0,2 – 4 mm/U
• Anzahl der Steigungen Metrisch: 2 1
• Steigung Zoll: 56 – 8Gg/1"
• Anzahl der Steigungen Zoll: 21

Verfahrweg

• Verfahrweg Oberschlitten: 70 mm
• Verfahrweg Planschlitten: 110 mm
• Verfahrweg Bettschlitten: 550 mm

Vorschub

• Vorschubbereich längs: 0,07 – 0,4 mm/U
• Anzahl der Vorschübe längs: 6

Lieferumfang

• Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
• Nicht mitlaufende Zentrierspitze MK 2 und MK 4
• Vierfach-Stahlhalter 12 mm
• HSS Drehmeißel
• Spritzwand
• Spänewanne
• Wechselzahnräder-Satz
• Bedienwerkzeug
