Beschreibung
OPTIMUM Drehmaschine OPTIturn TU 2304
Drehmaschinen für den Heimwerker.
- Präzise Verarbeitung

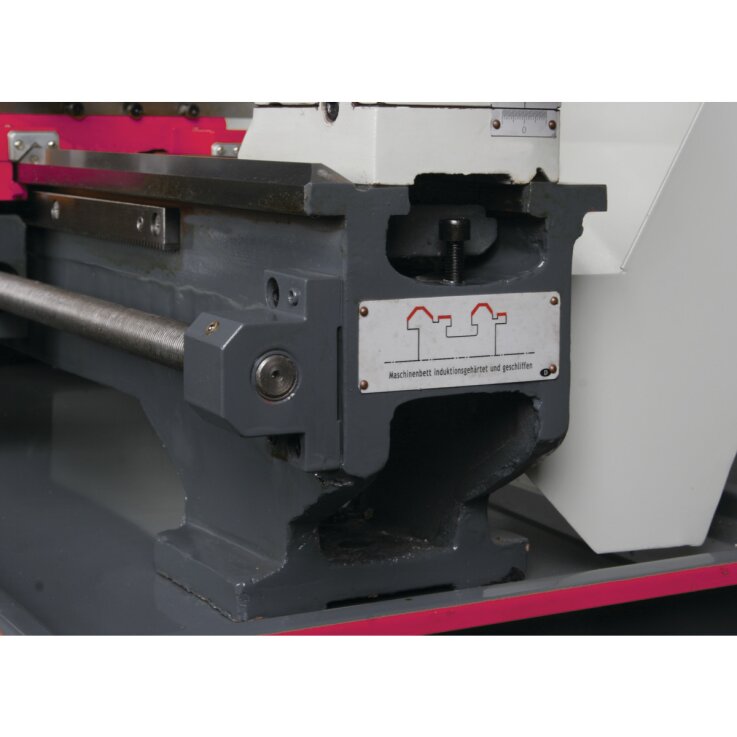

- Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Wechselzahnräder-Satz zum Gewindeschneiden
- Umfangreiches Zubehör

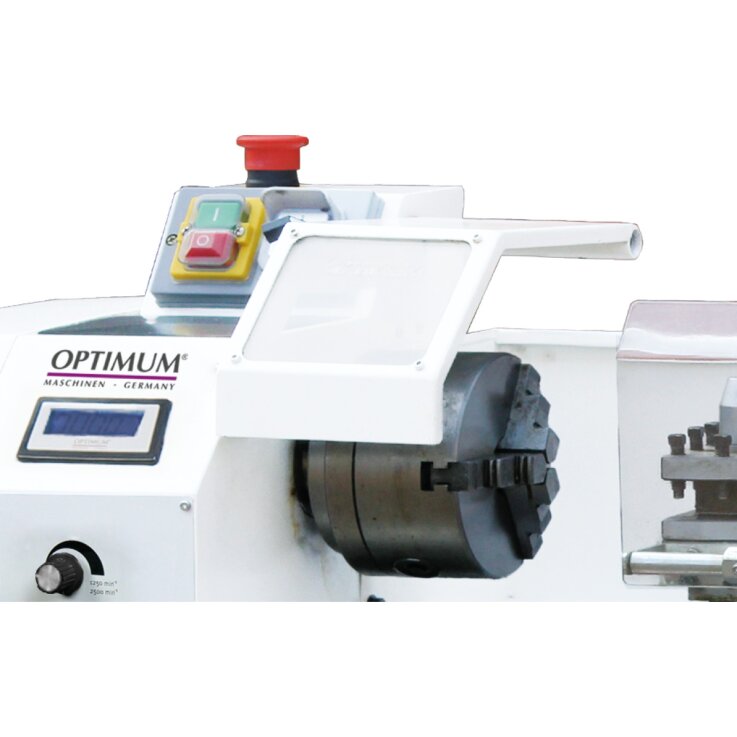

- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig
TU 2304V
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
TECHNISCHE DATEN

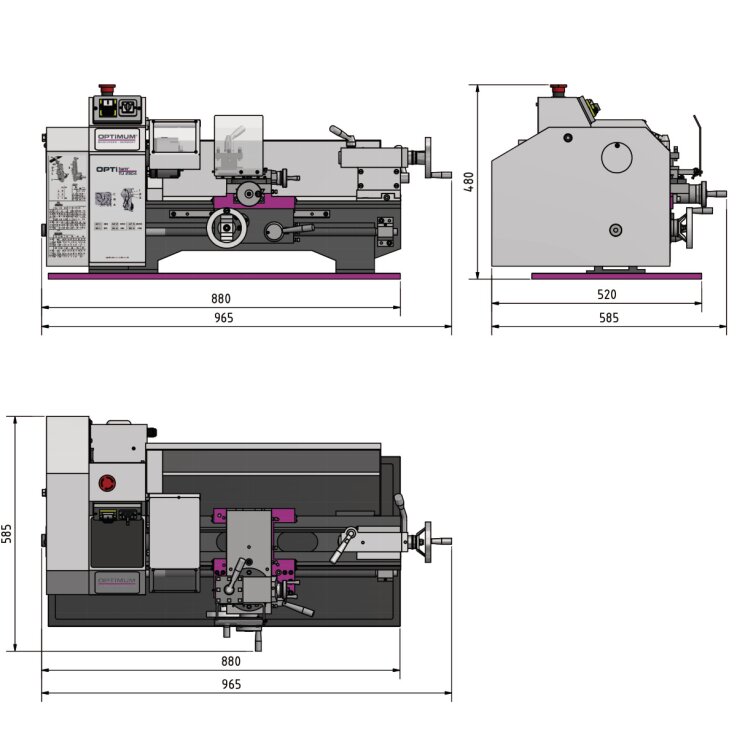

Abmessungen und Gewichte
- Länge (Produkt) ca.: 965 mm
- Breite/Tiefe (Produkt) ca.: 585 mm
- Höhe (Produkt) ca.: 510 mm
- Gewicht (Netto) ca.: 111 kg
Arbeitsbereiche
- Spitzenhöhe: 115 mm
- Spitzenweite: 450 mm
- Umlaufdurchmesser über Maschinenbett: 230 mm
- Umlaufdurchmesser über Planschlitten: 128 mm
- Bettbreite: 135 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 6
- Drehzahlbereich: 125 – 2000 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 0,75 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: zylindrisch Ø 72 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 20 mm
- Spindelkonus: MK 3
- Stahlhalter Aufnahmehöhe max.: 14 mm
Reitstock
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 70 mm
Steigungen
- Steigung Metrisch: 0,4 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 14
- Steigung Zoll: 44 – 8 Gg/1"
- Anzahl der Steigungen Zoll: 14
Verfahrweg
- Verfahrweg Oberschlitten: 75 mm
- Verfahrweg Planschlitten: 120 mm
- Verfahrweg Bettschlitten: 360 mm
Lieferumfang
- Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 3
- Spritzwand
- Spänewanne
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Bedienwerkzeug
Hersteller: | Optimum |
Kategorie: | Alle Kategorien |
Artikelnummer: | TWD-1000030190 |
Netzfrequenz: | 50 Hz |
Anschlussspannung: | 230 V |
Hersteller: | Optimum |
Anzahl der Drehzahlbereiche: | 6 |
Metallbearbeitungsmaschinen: | Drehmaschine |
Drehzahlbereich: | 125 – 2000min¯¹ |
Artikelgewicht: | 114,00 kg |
Abmessungen ( Länge × Breite × Höhe ): | 100,00 × 60,00 × 55,00 cm |
